有些朋友询问如何在三菱PLC编程软件中实现自锁功能。以下是具体的操作步骤。注意：以上操作过程只适用于三菱系列PLC编程软件，并且可能因版本不同而略有差异。请根据实际情况进行调整。

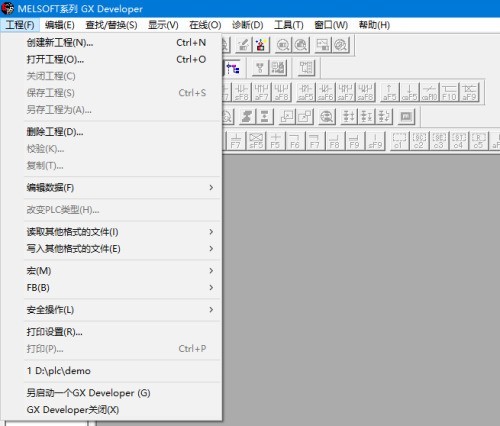

第一步：双击打开三菱PLC编程软件，在菜单栏点击创建新工程。

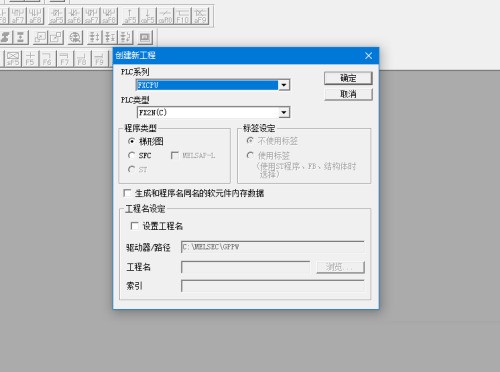

第二步：选择我们的plc系列和类型。这里选择的fx2n系列，选择梯形图。

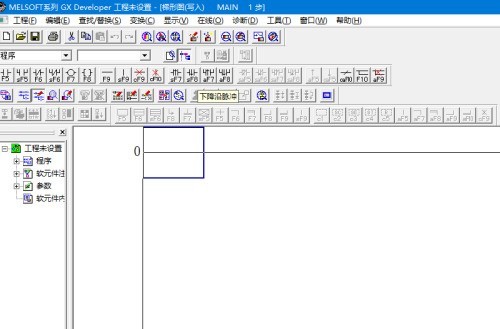

第三步：首先了解线圈的作用。如果选择常闭线圈，那么通电后就会自动断开，我们根据原理绘制。

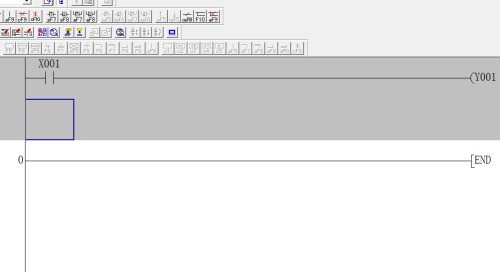

第四步：点击常开触点作为启动按钮的输入点。线圈作为输出。

第五步：我们现在按下x1那么y1就会得电。但是松开x1，y1就会断电。我们可以选择并联一个y1的常开触点。

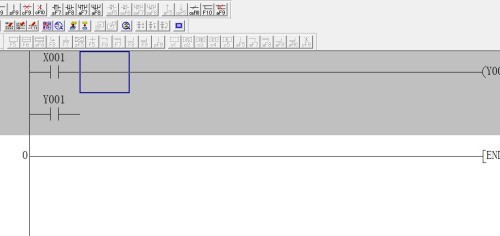

第六步：在点击竖线，并联一个y1，这个时候按下x1，y1通电，并联的y1得电，自动闭合，y1就会持续得电。

以上就是小编给大家带来的三菱PLC编程软件如何绘制plc自锁的全部内容，希望本文内容能帮助到大家!
