三菱PLC编程软件如何模拟plc程序-三菱PLC编程软件模拟plc程序的方法
软件分类：编程工具大小：227.47 MB时间：2023-06-15
软件介绍：三菱PLC的编程软件适用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器。支持梯形图、指令表、SFC、 ST及FB、Label语言程序设计，网络参数设定，可进行程序的线上更改、监控及调试，具有异地读写PLC程序功能。
本文将介绍如何使用三菱PLC编程软件进行PLC程序的模拟，适合对此还不了解的读者参考学习。

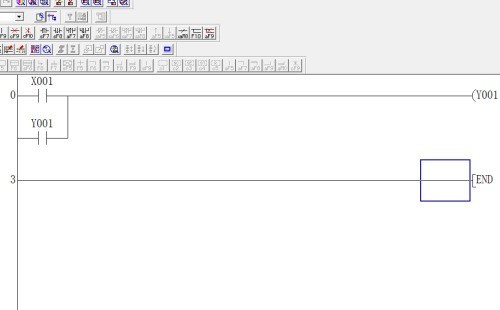

第一步：我们首先绘制一个plc的简单程序。

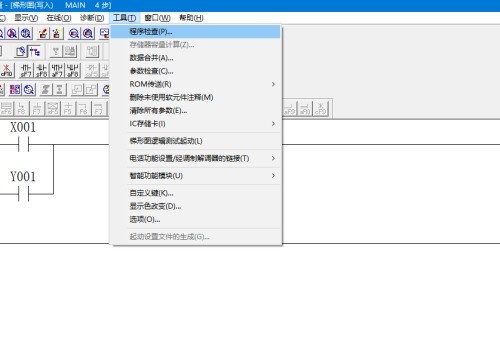

第二步：为了确认程序没有错误，我们在菜单栏点击工具-->程序检查。

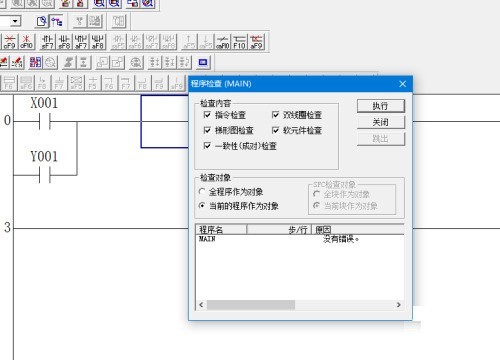

第三步：系统会自动的检查是否有错误。这里只检查梯形图的绘制错误。确认没有问题。

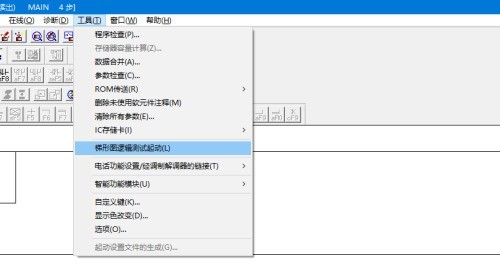

第四步：在菜单栏点击工具-->梯形图逻辑测试启动。

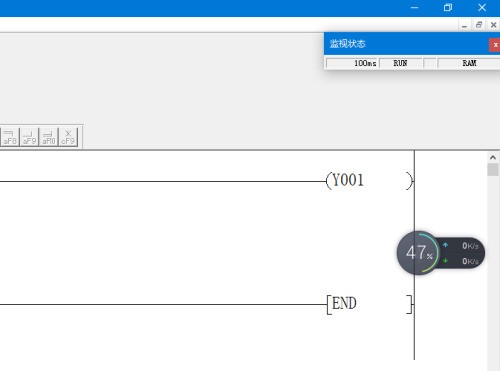

第五步：等待启动完成，显示监视状态。

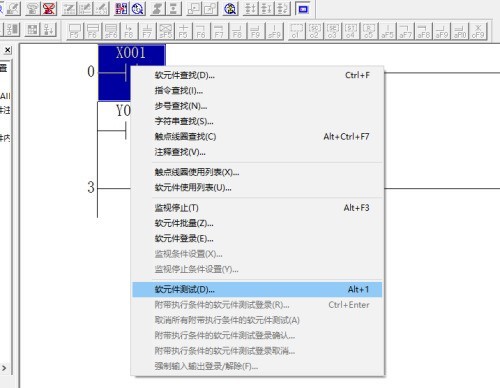

第六步：在元件中右击选择软元件测试。

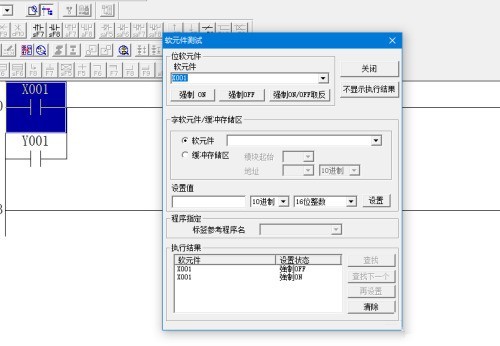

第七步：选择强制取on，则闭合元件。
以上就是小编给大家带来的三菱PLC编程软件如何模拟plc程序的全部内容，希望本文内容能帮助到大家!
