三菱PLC怎么用计数指令-三菱PLC编程软件GX Developer使用教程

以下是关于如何在三菱PLC编程软件GX Developer中使用计数指令的方法分享：

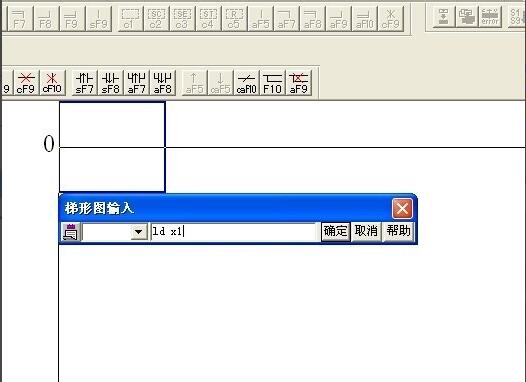

　　首先，假设x1为检测信号，在软件中用X1对C0计数，在左母线处可以直接输入“LD X1”，所输入字母不分大小写。

　　我们以C0作为内部计数器，我们假设X1检测3次之后C0动作，这时需输入“OUT C0 K3”，此时C0类似计数器线圈。

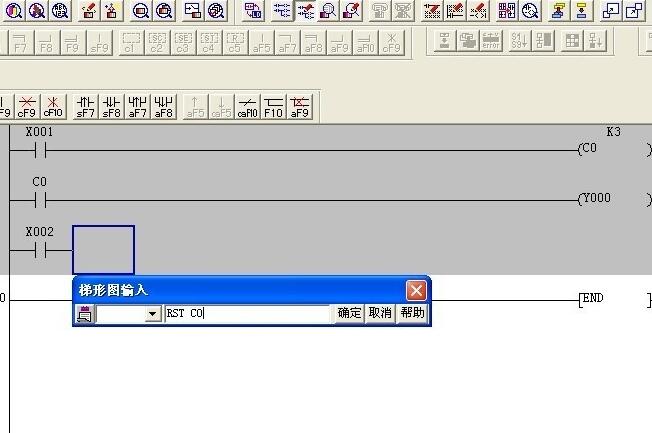

　　我们用C0的触点控制Y0，Y0代表输出，可以作为警示灯使用。另外生产线都是每日对统计数据清理，所以需要在程序中加入对计数器的复位清零。

　　在编写程序之后，为保证其准确性需要先进性测试，点击工具栏的测试按钮，即可将程序写入模拟PLC。

　　然后点击测试对话框的“菜单启动”，选择第一项“继电器内存监视”。

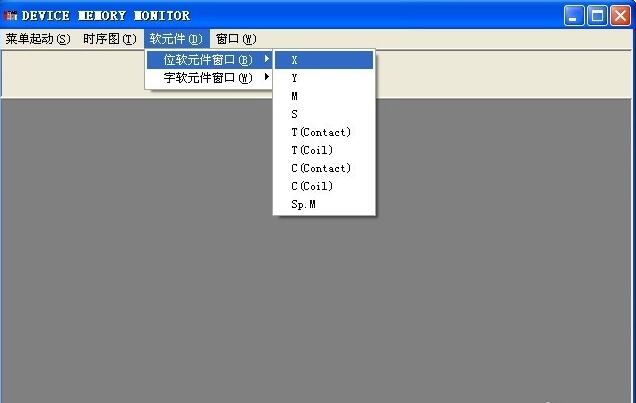

　　然后在监视窗口的软元件菜单栏选择“位软元件窗口”，选择X和Y，这时才能对输入和输出两个软元件进行模拟和监控。

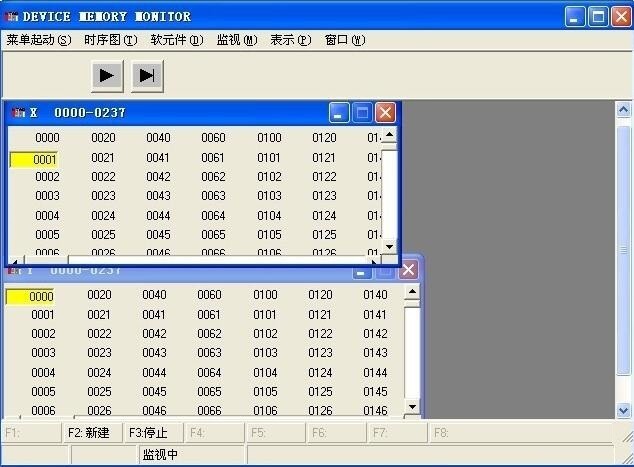

　　这时可以仿真程序：按两下X1，表示X1有一个无自锁输入信号，按一下则会自锁。通过这种方式可以监测程序是否正确。

　　注意：模拟画面都是带有自锁功能的，需要按两下才会断开输入。

　　以上就小编分享的三菱PLC编程软件GX Developer计数指令的使用方法，还不会的朋友赶紧来学习一下哦。
