ORCAD原理图如何转换为AD原理图

由于各公司产品差异，硬件设计需依据不同工具进行，常涉及格式转换，例如将Orcad原理图转换为Altium原理图，以确保设计兼容与顺利对接。

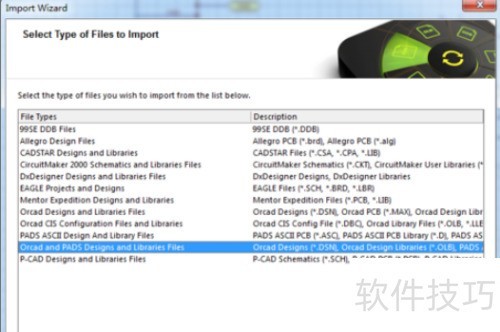

1、 首先启动AD软件，进入文件菜单，选择导入向导功能，随后在选项中勾选Orcad与PADS设计及库文件，指定版本为16.2的OrCAD原理图文件。依照向导界面的提示，逐项设置并完成各项转换步骤，确保数据准确无误地导入到当前项目中，实现文件的顺利迁移与兼容处理。

2、 转换完成后，在弹出界面中选取所需的参数配置选项。

3、 将Orcad中的元件矩形图形转换为Altium Designer支持的矩形格式，确保设计数据在不同软件平台间的准确迁移与兼容，保持元件布局的一致性，便于后续的电路设计与编辑操作，提升跨平台协作效率。

4、 自动位置参数，即系统自动设定的位置相关配置参数。

5、 关闭标记手动参数功能，取消参数的标记状态。

6、 移除Orcad设计文件中的标题栏信息，简化图纸内容，便于后续处理与文档统一管理。

7、 启用原理图标题块——选择标准选项，激活原理图标题栏功能。

8、 导入Orcad节点时选择全部选项，确保所有节点信息完整载入系统。

9、 上述选项通常需全部勾选。

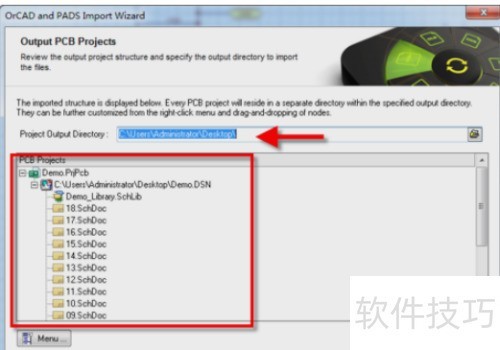

10、 点击下一步，设置输出路径并预览工程文件，持续点击Next直至转换完成。

11、 转换后的AD版原理图可能存在未知错误，仅作参考，不可直接使用，务必仔细核对电阻电容的型号与封装信息，确保准确无误后再进行后续操作。

12、 启动AD软件，选择文件菜单中的导入向导，点击Orcad与PADS设计及库文件选项，导入并转换16.2版本的OrCAD原理图文件，完成格式转换与数据读取，确保电路设计信息准确导入至当前工程环境中，便于后续编辑与PCB设计流程的开展。

13、 转换执行后，弹出窗口中需勾选全部参数选项。

14、 设置输出文件路径，预览工程后点击下一步直至转换完成。

15、 更换成功的AD版本原理图或存未知错误，仅作参考，请谨慎使用。
