ORCAD中在Homogenous中建立多个模块的方法

随着科技的不断进步，各类电脑应用软件迅速发展，ORCAD等专业工具应运而生。在日常学习与工作中，用户常会遇到各种实际问题，例如如何在ORCAD的Homogenous模式下创建多个模块。本文将系统讲解在该环境中建立多个模块的具体步骤与基本方法，力求条理清晰、操作可行，旨在为相关使用者提供实用参考，提升设计效率与操作熟练度。

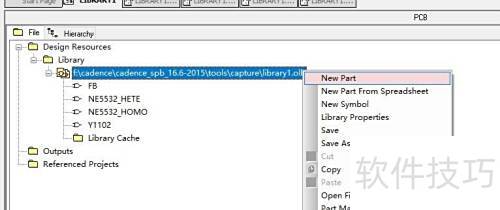

1、 启动ORCAD，进入元件库界面，点击新建，选择创建新元件。

2、 在弹出的窗口中输入项目名称为NE3352_homo，并将parts per Pkg中的数值由1更改为2。

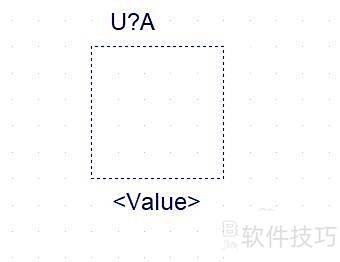

3、 点击确定，进入元件编辑界面。

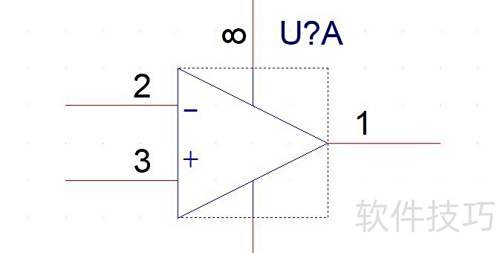

4、 进入A部分，绘制基础运算电路，标注引脚及相关信息。

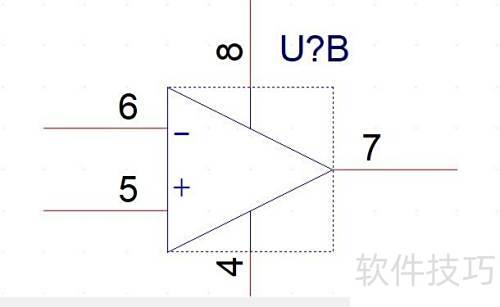

5、 完成A界面元件后，按Ctrl+N进入Part B。Part B是在A的基础上修改而成的电路，功能与A相同。此处调整管脚序号，完成B元件的制作。

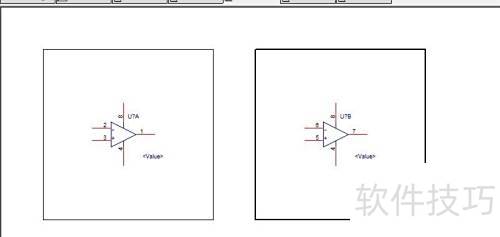

6、 在视图选项中选择包，点击鼠标左键，即可显示两个模块的总体布局。
