ORCAD中画基本运算电路的方法

随着科技的持续进步，各类电脑应用软件迅速发展，ORCAD等专业工具应运而生。在日常学习与工作中，人们常会遇到诸如如何在ORCAD中绘制基本运算电路的问题。本文将系统讲解其基本绘制方法与操作步骤，旨在帮助用户掌握相关技巧，提升设计效率，为电子电路的学习与实践提供实用指导。

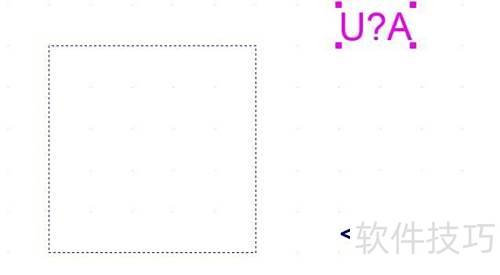

1、 在Capture CIS中创建一个新的元件封装界面。

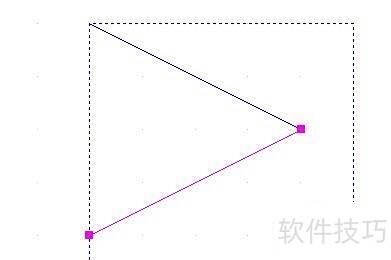

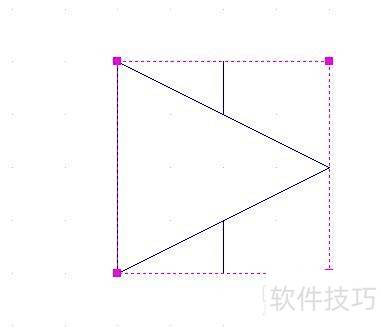

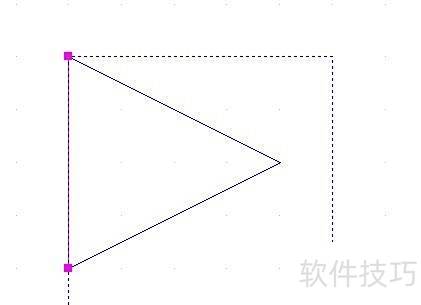

2、 点击Place Line按钮，绘制元件的外围电路和内部引脚。

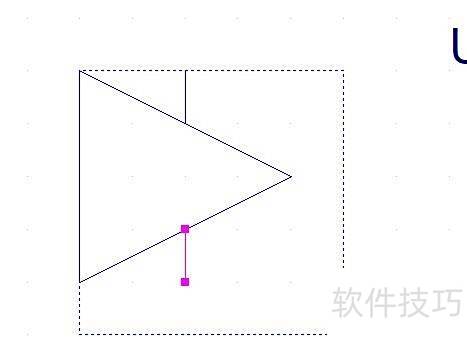

3、 调整边框尺寸，确保与运算器件完全匹配。

4、 设定正负极性，选取文本放置功能，于弹出窗口分别输入负号与正号，确认后即可生成两个对应文本。

5、 所示，把正负符号文字移到元件内部。

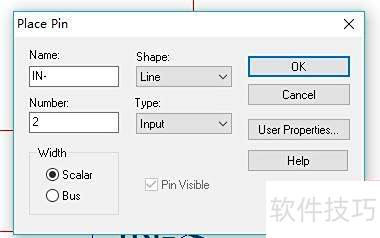

6、 点击place pin后弹出引脚设置对话框，输入引脚名称与属性，确认后在合适位置放置，具体效果所示。

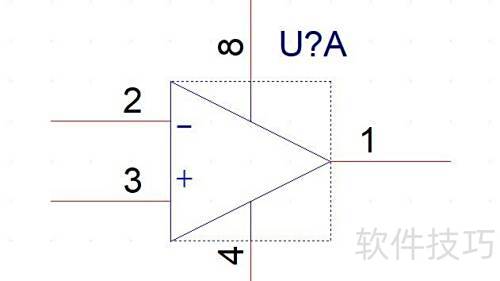

7、 在OPTION的元件属性中将引脚名称设为false，可使绘制的运算放大电路更加完整。
