Altium Designer 13绘制总线的详细操作步骤
软件分类：CAD软件大小：2.26 GB时间：2023-06-05
软件介绍：Altium Designer 10是一款专门用于电路pcb设计的软件。altium designer 10可以把电路原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析等技术进行融合。这款软件能帮助设计者提供新的设计方案，还能提升电路设计的质量和效率。
本文将介绍如何在Altium Designer 13中绘制总线，以下是详细的步骤。
Altium Designer 13绘制总线的详细操作步骤

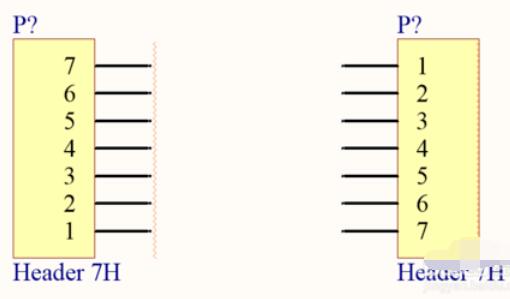

打开Altium designer,放置两个相连的器件

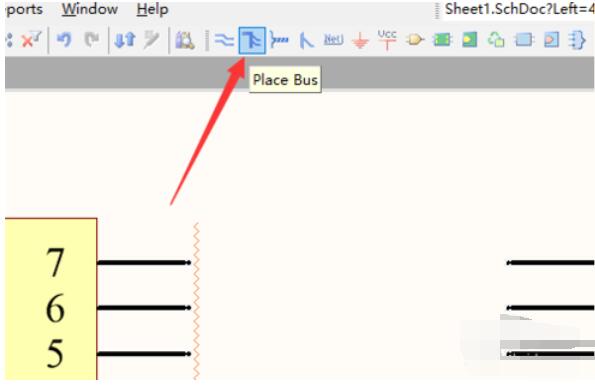

选择总线进行绘制

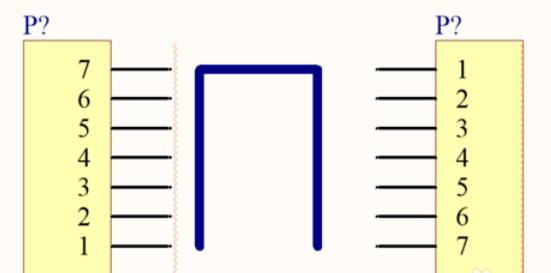

绘制完成后，加入总线入口

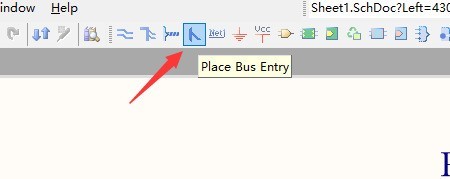

绘制总线入口

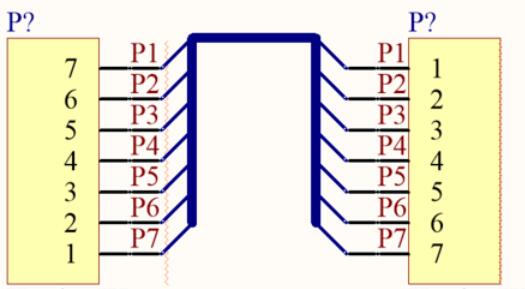

添加网络标号

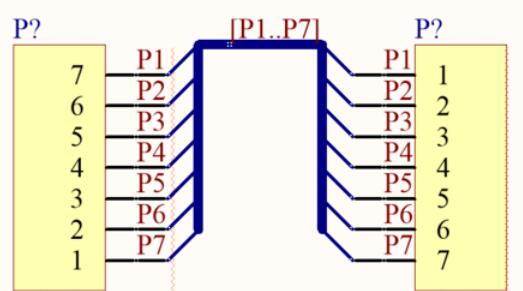

添加总线标号

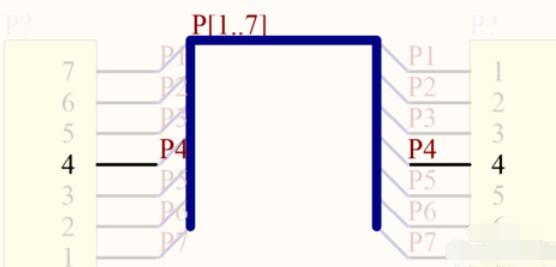

使用alt键产生高亮，检查是否连接
以上就是Altium Designer 13绘制总线的详细操作步骤，希望学习后对你有所帮助。
