Altium Designer：电路PCB设计软件的操作技巧全解析

你是否在电路pcb设计中寻求高效优质的解决方案？Altium Designer 10这款CAD软件就是你的得力助手。它融合多种电路设计相关技术，这里还将介绍其不同操作技巧，如元件添加、尺寸标记去除等，快来一探究竟。

AltiumDesigner将已有原理图元件添加到原理图库

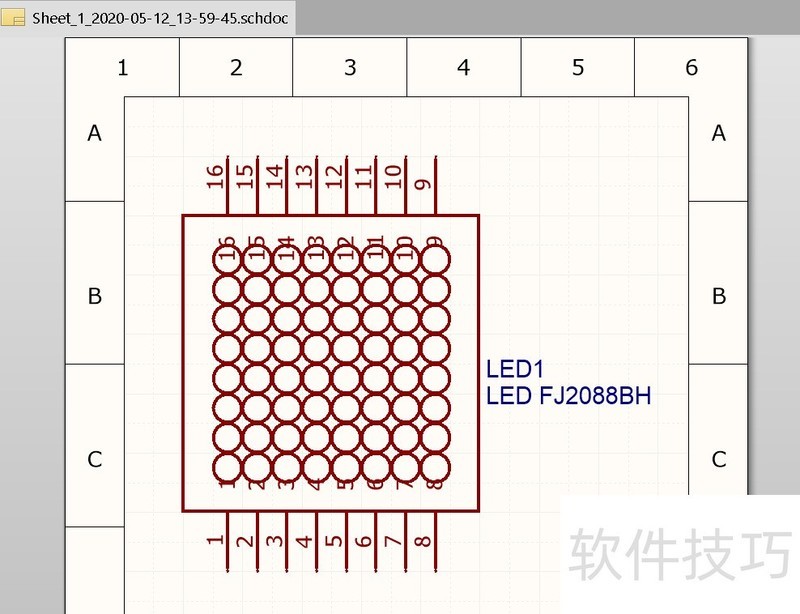

1、 打开你的原理图，我们一下图这个元件为例，如下图所示

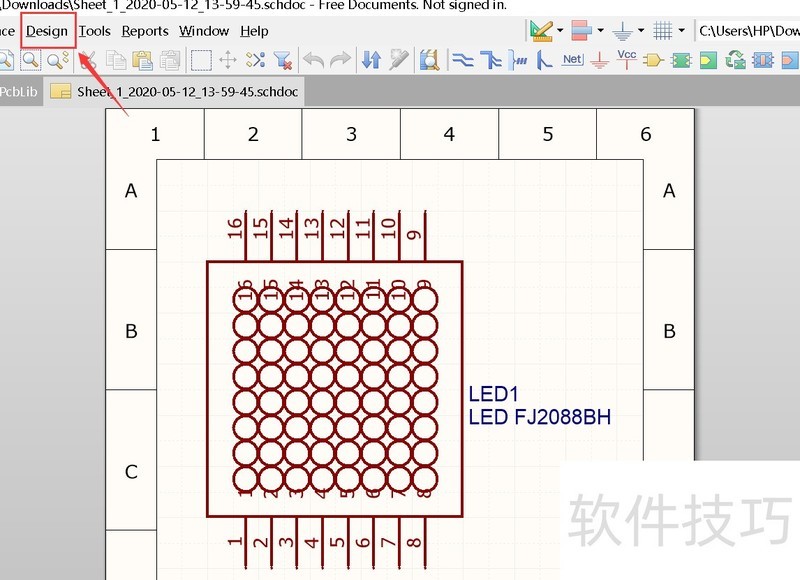

2、 点击原理图编辑环境的菜单design，如下图所示

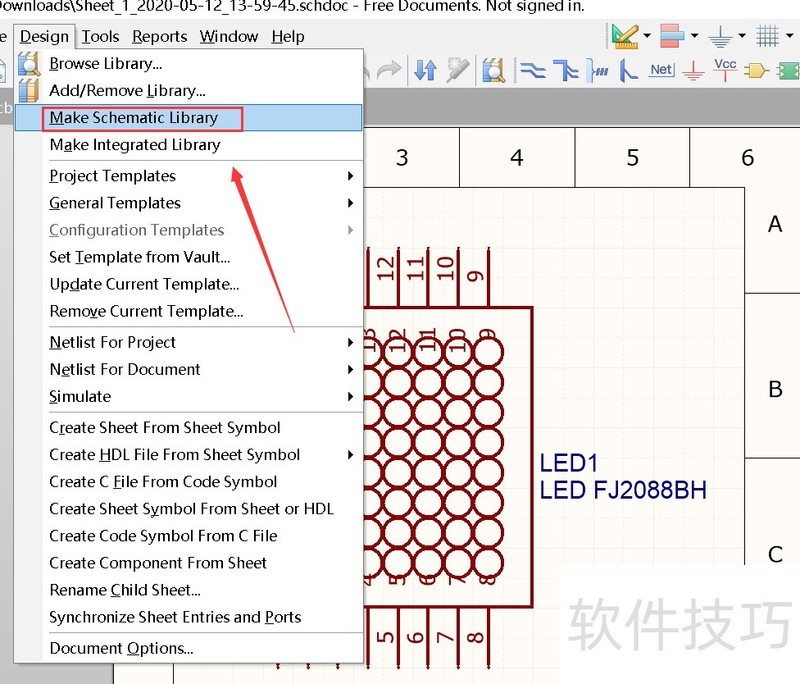

3、 点击design-make schematic libary。如下图所示

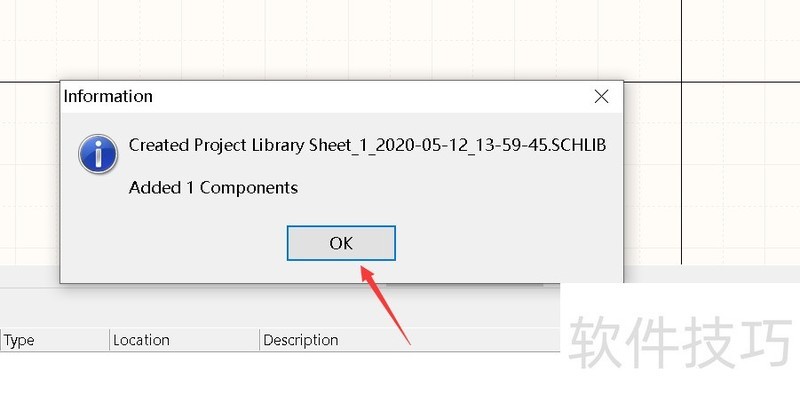

4、 提示原理图中有多少个元件转换，点击OK，如下图所示

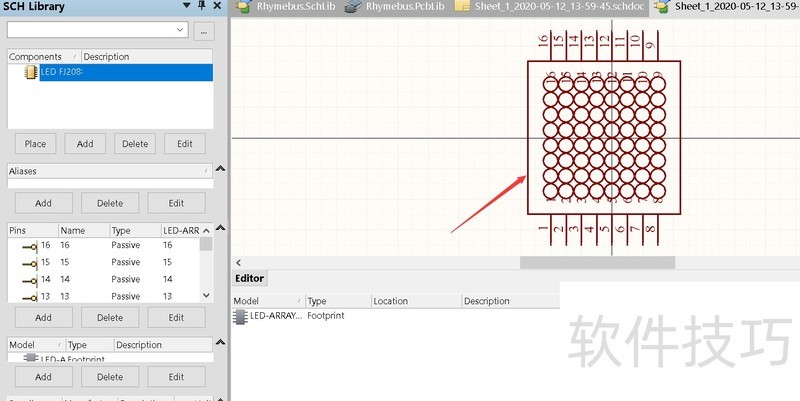

5、 自动跳转切换到原理图图编辑环境，元件已经进入编辑框，如下图所示

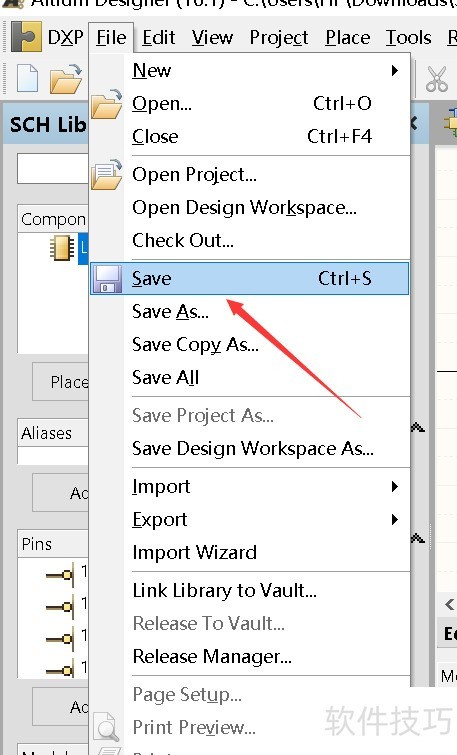

6、 点击file-save，如下图所示

AltiumDesigner测量距离后留下尺寸标记怎么去除

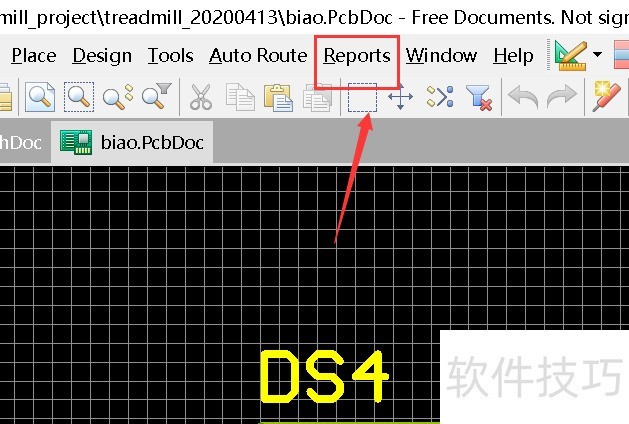

1、 先看看进入pcb环境怎么测，点击reports下图所示

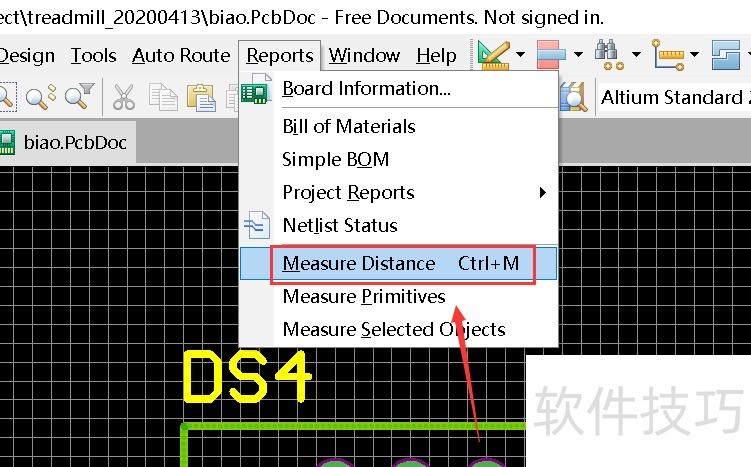

2、 点击measure distance，或者使用快捷键CTRL+M，如下图所示

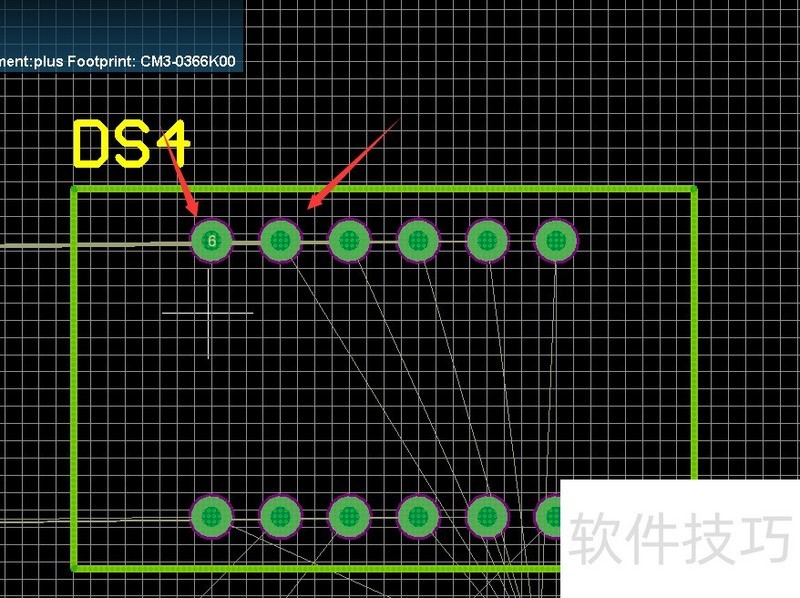

3、 将光标移动到待测两个点之间，如下图所示

4、 系统会自动弹出测量结果，点击确定退出，如下图所示

5、 大家测量完成发现这些显示长度一直显示在图上，如下图所示

AltiumDesigner设置覆铜与焊盘的连接方式和宽度

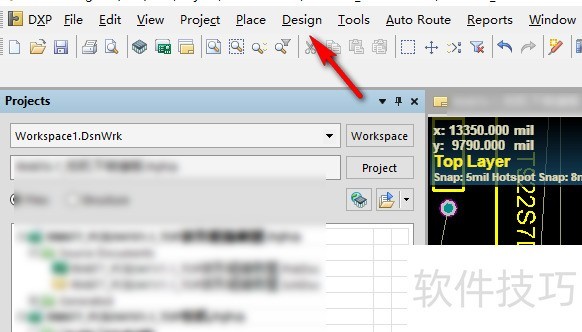

1、 进入PCB编辑器，点击Design菜单，如下图所示

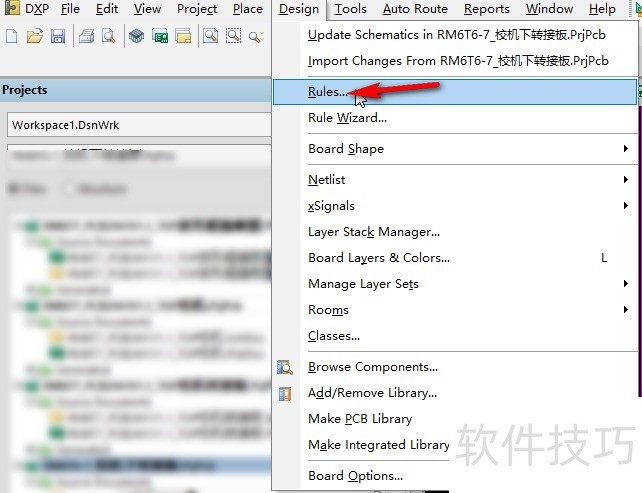

2、 Design菜单点击Rules，如下图所示

Altium Designer软件在电路PCB设计方面功能强大。文中解析的操作技巧有助于使用者更好地发挥其功能，提升设计质量与效率，值得深入学习掌握。
