PADS软件:PCB设计全流程操作技巧大揭秘

官方
软件分类:CAD软件大小:142.95 MB时间:2023-01-04
软件介绍:PADS Layout/ Router支持完整的PCB设计流程,涵盖了从原理图网表导入,规则驱动下的交互式布局布线,DRC/DFT/DFM校验与分析,直到最后的生产文件(Gerber)、装配文件及物料清单(BOM)输出等全方位的功能需求,确保PCB工程师高效率地完成设计任务.

PADS是一款功能强大的CAD软件。它完整支持PCB设计流程,从原理图网表导入到生产文件输出一应俱全。这里还有PADS新建PCB文件、安装教程、输出BOM清单等操作技巧分享,快来一起探索吧。

PADS如何新建一个PCB文件

1、 第一步:双击【PADS Layout】图标打开软件,如图所示。?

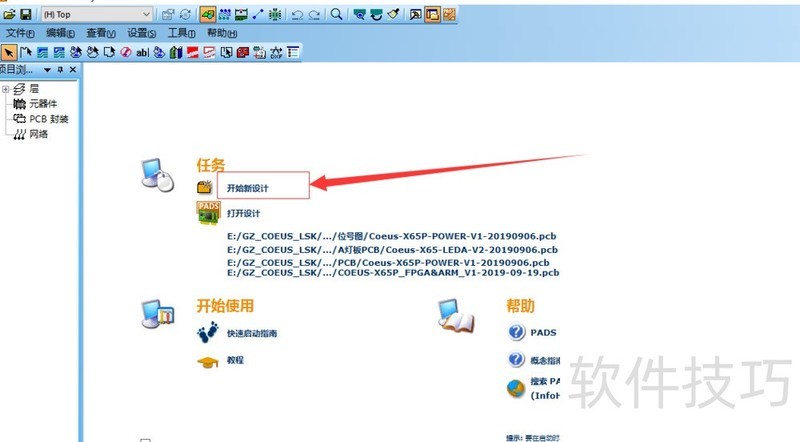

2、 第二步:单击【开始新设计】,如图所示。?

PADS软件:PCB设计全流程操作技巧大揭秘

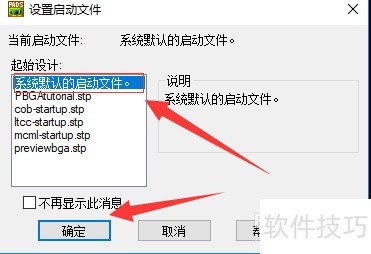

3、 第三步:选择【系统默认的启动文件】,然后单击【确定】,如图所示。?

PADS软件:PCB设计全流程操作技巧大揭秘

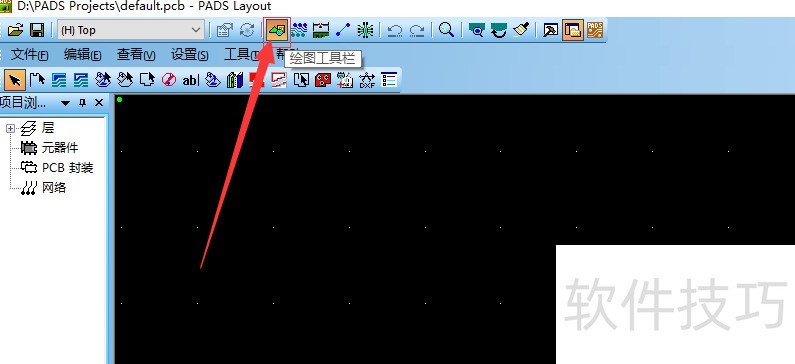

4、 第四步:单击【绘图工具栏】图标,如图所示。?

PADS软件:PCB设计全流程操作技巧大揭秘

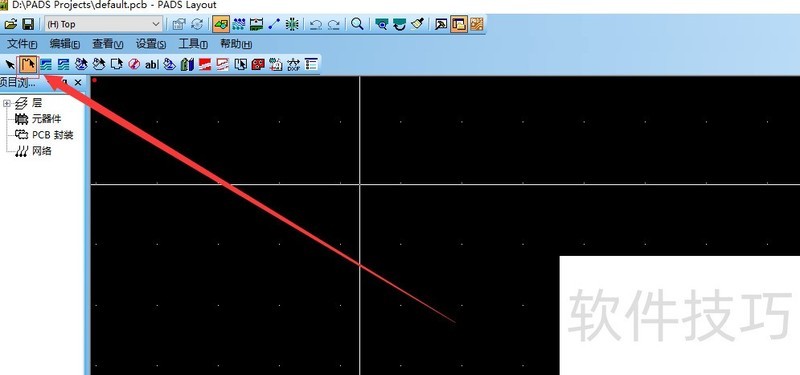

5、 第五步:单击【2D线】图标,然后单击【右键】,选择【矩形】,如图所示。?

PADS软件:PCB设计全流程操作技巧大揭秘

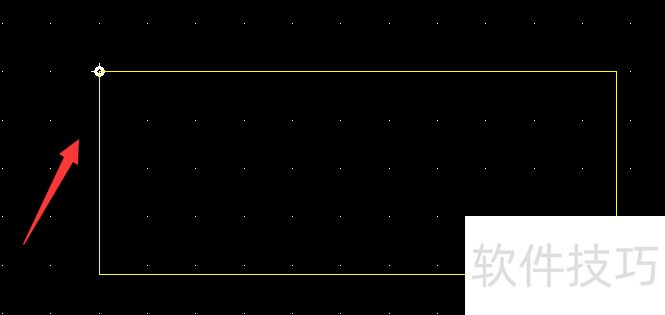

6、 第六步:单击【左键】,然后拖动鼠标拉大形状到合适位置即可,如图所示。?

PADS软件:PCB设计全流程操作技巧大揭秘

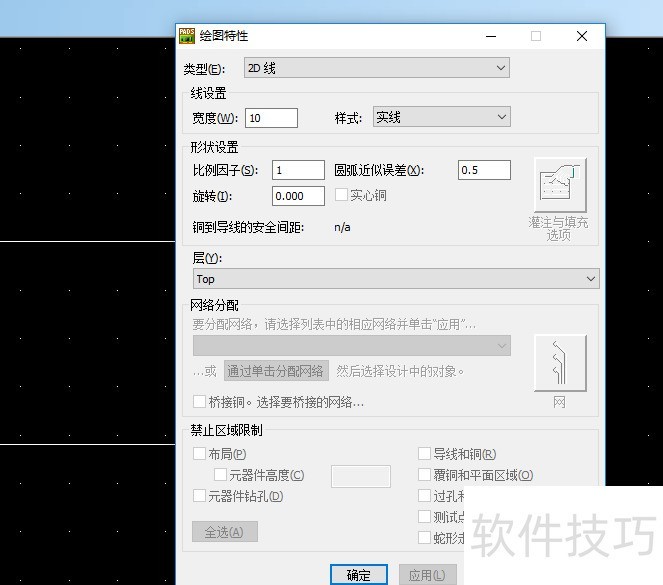

7、 第七步:单击【右键】,选择【选择形状】,然后单击矩形再单击【右键】,然后再单击【特性】,如图所示。?

PADS软件:PCB设计全流程操作技巧大揭秘

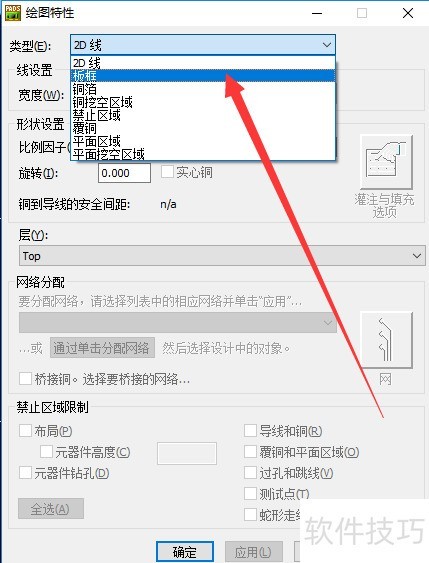

8、 第八步:将【类型】选项栏的下拉列表改成【板框】,然后单击【确定】即可,如图所示。?

PADS软件:PCB设计全流程操作技巧大揭秘

pads vx2.5安装教程

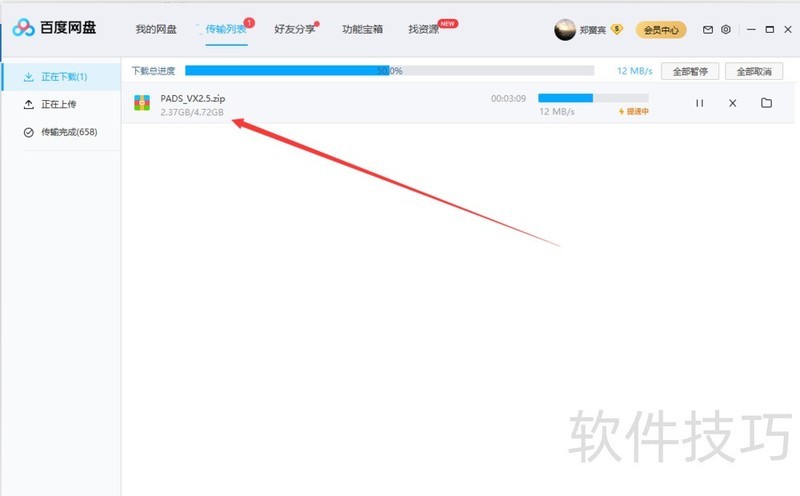

1、 我们先要下载PADS-V2.5的包,这个包大小有点大大概需要4.72G,请注意剩余磁盘空间解压缩后以及压缩包本身,至少需要20G的磁盘空间。

PADS软件:PCB设计全流程操作技巧大揭秘

2、 双击P2.5的安装程序,开始安装,安装的第一步个人感觉和其他软件的安装没有什么区别大概就是下一步3第二步这里如果有license可以点击下一步在线激活或者电话激活,如果没有可以点击跳过进行试用。我们这没有就直接跳过!

4、 点击同意后我们来到安装界面,这里可以看到需要硬盘和安装的目录,如果硬盘空间可不够大或者需要安装到指定位置以点击修改安装位置保障安装能正常运行。这里我们默认安装点击安装继续。

PADS输出元器件bom清单

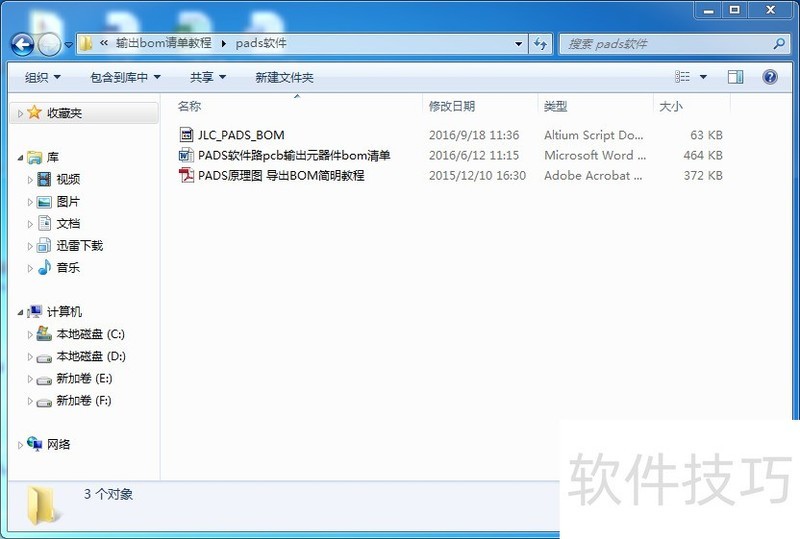

1、 下载宏Jlc_pads_bom.bas ?或在已有文件夹中:右键点中文件选复制,然后在桌面点粘贴即可。

PADS软件:PCB设计全流程操作技巧大揭秘

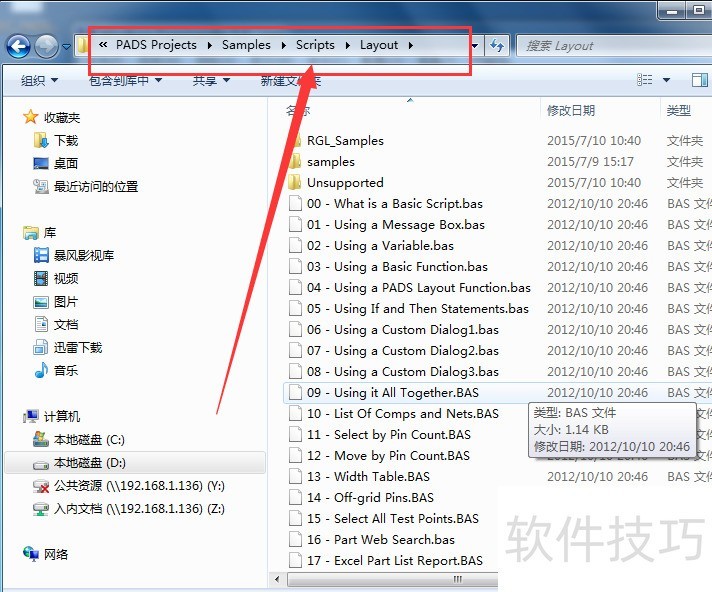

2、 ?copy Jlc_pads_bom.bas?这个文件到你的 pads 宏文件目录

PADS软件:PCB设计全流程操作技巧大揭秘

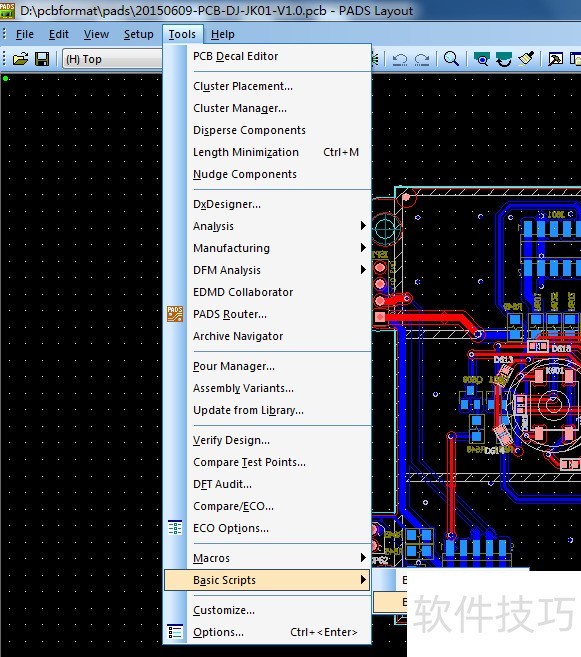

3、 ?将Jlc_pads_bom.bas 宏文件加载到PADS中?打来PADS layout-tool

PADS软件:PCB设计全流程操作技巧大揭秘

4、 Load File,选择已经下载的Jlc_pads_bom.bas文件。5打开文件,则在这个列表中已经有了JLC_PADS_BOM这个宏命令。

PADS软件功能强大,能满足PCB设计全流程需求。本文介绍了如新建PCB文件、软件安装、输出BOM清单等操作技巧,掌握这些有助于PCB工程师高效运用PADS进行设计。
