CAD常用建模：中望3D圆形麻花建模教程

?

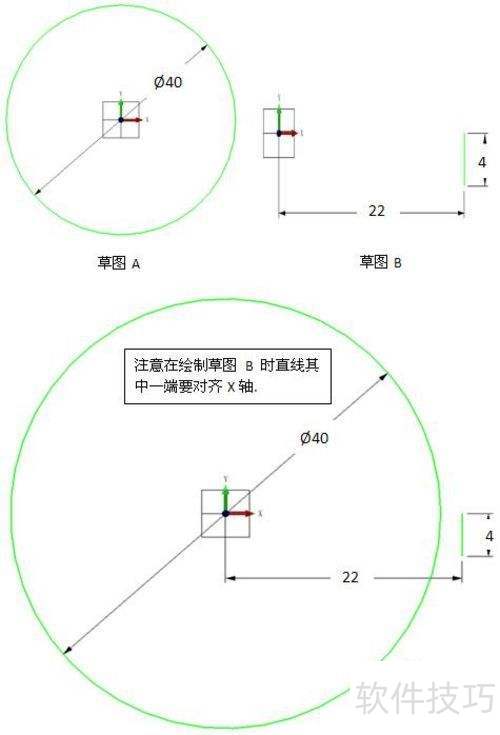

1、 利用草图功能，在XY平面上分别绘制草图A和草图B。

2、 使用标准扫掠功能构建圆形螺旋面：

3、 上图数字输入框中的数值表示正反向各旋转1800度，总计3600度，相当于绕圆周旋转10圈。

4、 达到图四所示效果：

5、 创建扫描管道有两类方法。一是中望3D的快捷功能——杆状扫掠；二是常规方法。以下先介绍常规方法，具体内容如下：

6、 提取扫描路径线，使用边界曲线功能生成扫描轨迹，五所示。

7、 在绘图区空白处右击，选择插入基准面，创建一个垂直于扫描路径的基准面，六所示。

8、 在新基准面上绘制草图，画一个直径4毫米的圆，具体如下（见图七）。

9、 使用基准扫掠功能生成一条麻花管（八所示）。

10、 下面直接采用杆状扫掠完成管状扫描（九）。

11、 简单几步即可完成麻花管扫描操作，最终效果见图十。

12、 使用复制几何体功能，对麻花管进行旋转复制，完成操作即可。

13、 　

14、 点击确定后即可呈现图十一的效果，至此建模全部完成。一个精美的圆形麻花模型便制作好了，是不是非常简单？中望3D是一款强大且易用的CAD/CAM软件，通过这个例子，相信大家可以迅速掌握操作方法，未来能够利用它制作出更多精美复杂的模具。
