如何使用三维CAD中望3D高效创建五金水槽模型

过去，使用二维CAD构建不锈钢盆体的三维模型时，不仅操作流程繁琐，而且对于异形盆体，其中心线或中心点的位置难以准确捕捉。尤其是异形盆体的中心与落水口中心往往无法保证重合，总会存在偏差。此外，还需要根据配套产品、生产工艺及市场需求多次调整模型，直至满足审核要求。

1、 相比之下，中望3D是一款具备全球自主知识产权的工业级三维CAD/CAM软件，在三维模型设计方面更具优势。其功能可轻松实现中心位置的精准捕捉与自动定位。通过中望3D，以中心线或中心点为基准能够快速高效地创建水槽模型。同时，该软件独有的模型树功能，支持针对特定草图或局部模型进行修改与优化。完成修改后，用户可以选择立即更新或延迟更新模型，整个过程便捷高效，这是传统二维CAD软件难以企及的。

2、 快速启动中望3D，新建文件；

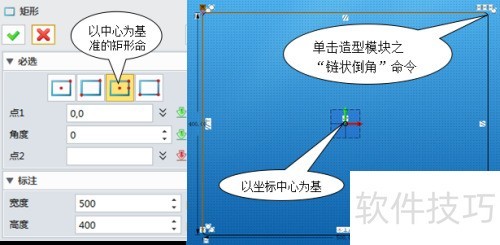

3、 草图中轻松构建XY平面，以Z轴为中心，绘制一个宽400、长500的矩形，圆角半径为5，完成后退出，所示。

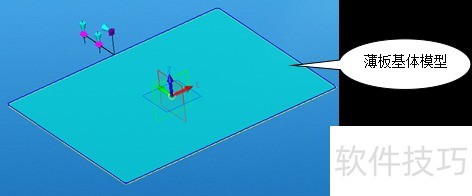

4、 在钣金模块中点击拉伸命令，快速构建1.0厚度的薄板模型，所示。

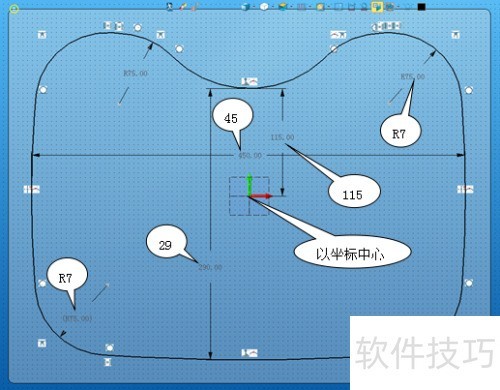

5、 在薄板基体模型表面创建新草图，绘制异形盆体轮廓线，所示。

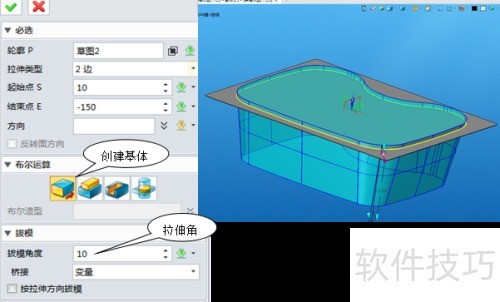

6、 点击造型特征中的拉伸命令，快速构建盆体基体，注意设置拔模角度（拉伸角度）。完成后退出。中望3D的中心定位与自动捕捉功能更便捷精准，有助于提升工作效率，所示。

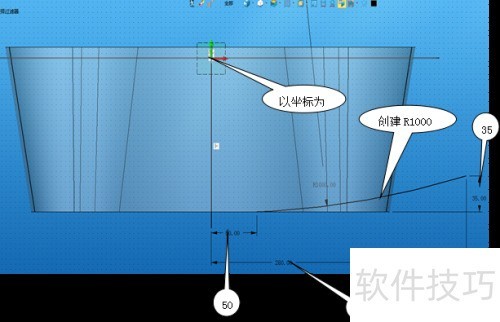

7、 新建草图，选择XZ平面，以坐标中心为基准，绘制半径1000的弧线，所示。

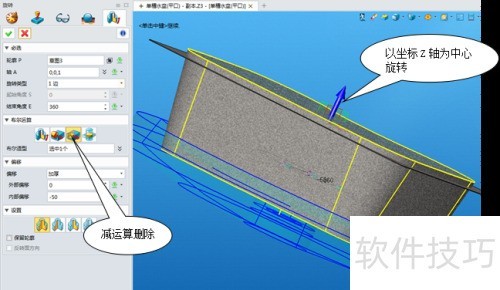

8、 单击造型特征中的旋转命令，通过减运算删除盆体模型底部，生成弧形底面所示。

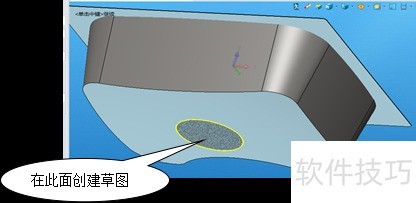

9、 在盆体基体下的圆形平面创建新草图，以坐标中心为基准绘制直径110的圆，所示。

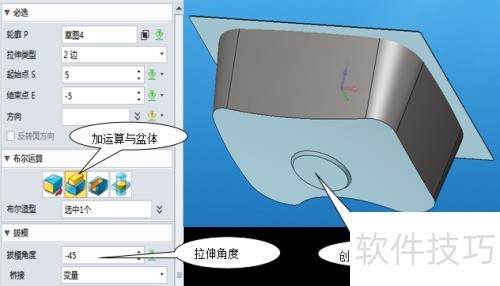

10、 利用模型特征中的拉伸命令，快速构建落水口基体，注意拔模角度为负45度。中望3D的建模功能强大，显著提升设计师效率，所示。

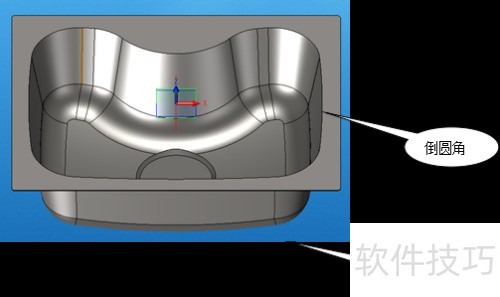

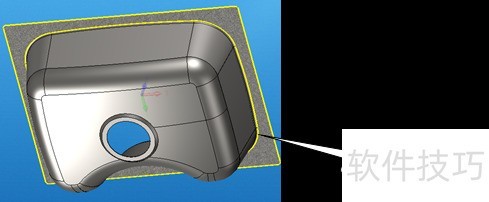

11、 运用圆角功能，对盆体模型弧形底面周边进行半径45的圆角处理，效果所示。

12、 运用圆角功能，对盆体模型弧形底面边缘进行半径45的圆角处理，效果所示。

13、 利用圆角功能，对盆体内侧边缘进行半径4的圆角处理，效果所示。

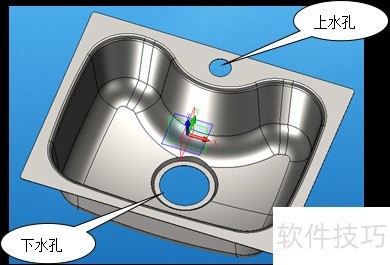

14、 利用孔命令，分别创建直径40的上水孔和直径100的下水孔，具体所示。

15、 模型至此基本完成，下一步创建边沿折边，于薄板背面新建草图，如下所示。

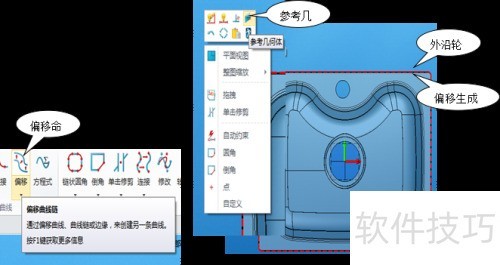

16、 右键单击出现对话框，选择参考几何体命令，点选外轮廓线生成草图。在草图中点击偏移命令，左键选取外轮廓，快速生成壁厚1.0的环形草图线，所示。

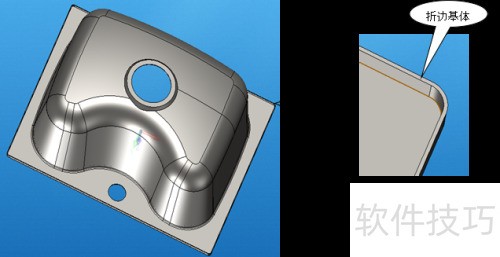

17、 点击拉伸命令，将外沿草图线生成壁厚1.0、高度4.0的折边基体，如下所示。

18、 点击造型模块中的圆角命令，将盆体外沿设置为半径1.5的圆角，至此盆体模型完成，所示。
