三维CAD中望3D如何设计电饼铛教程：底座建模

上期为大家介绍了电饼铛的大致轮廓建模，本期将讲解如何利用中望3D快速完成电饼铛底座的三维CAD设计。借助中望3D人性化的功能引导和独特的混合建模技术，即使你是三维CAD设计新手，也能轻松制作复杂的图纸。电饼铛的完整三维CAD图纸，包含主体、底座与盖子部分，均可在中望3D技术交流区免费获取。

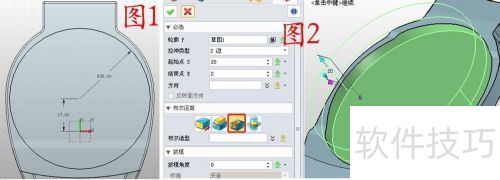

1、 右击左侧的底座组件，选择编辑以快速进入编辑模式。在XY平面草图1中绘制1所示的圆，并设置相应参数；通过拉伸减运算对草图1进行拉伸，参数参照图2。

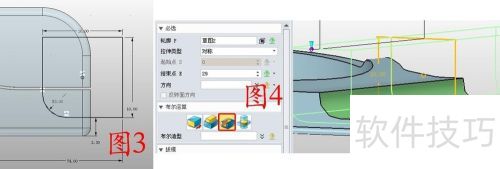

2、 在YZ面插入草图2，绘制3所示图形。绘制时请注意，将带圆角的线段连成整体，这样拉伸效果更美观。使用拉伸减运算对草图2进行拉伸，效果4所示。

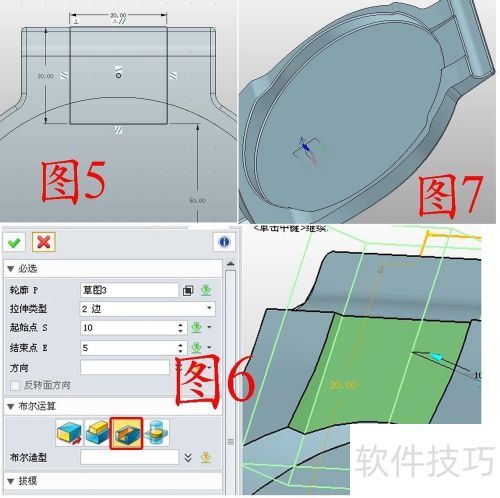

3、 在XY平面创建草图3，绘制矩形5；用减运算拉伸草图3，见图6；对边缘进行圆角处理，效果7。

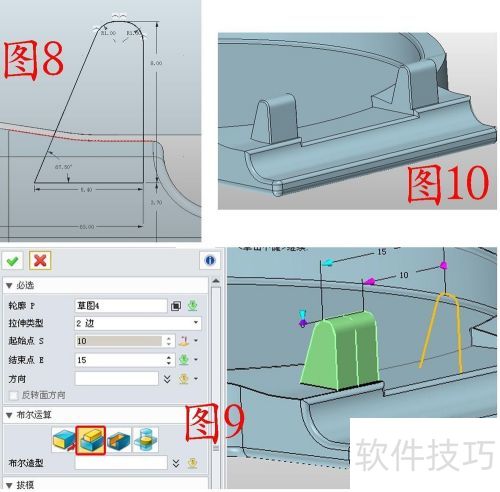

4、 在YZ面插入草图4，绘制8所示图形，注意连接曲线。点击拉伸并选择加运算，拉伸草图4时勾选保留轮廓。同样方法再次拉伸草图4以形成对称造型，此时取消保留轮廓勾选，然后对边缘进行圆角处理，效果10所示。

5、 在YZ平面插入草图5，绘制11所示的圆，并设置相应参数。通过减运算对草图5进行拉伸操作时，起始点可通过捕捉功能获取（在绘图区域右键单击目标点，将鼠标移至起始位置后点击确认）。保留轮廓以完成另一侧的拉伸，效果12所示。此时结束点为13，请记录该数值以便后续使用（也可选用其他合适数字，但需确保与后续相关参数保持一致）。

6、 单击造型—孔命令，在图13所示位置打孔，参数见图13。插入XY基准面，通过捕捉获取偏移数据；右键点击作图区，选择曲率中心，将鼠标置于孔边缘并点击，即可获取参数，效果14所示。

7、 在基准面插入草图6，绘制15的样条曲线。点击造型中的杆状扫掠，选择孔边缘（图16红圈处），直径设为0.5。同样，对草图6进行杆状扫掠，最终效果见图17。

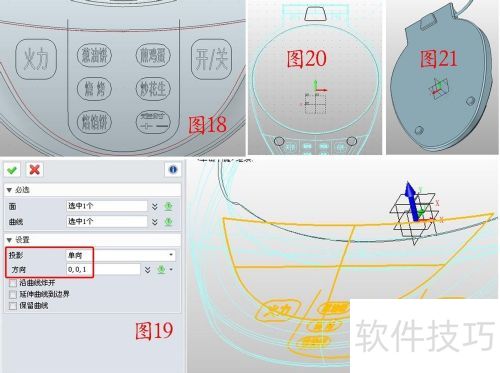

8、 在XY平面插入草图7，绘制18所示图形，并用文字工具添加文字。完成后将文字分解（选中文字，选择编辑-分解），以便后续修改。接着点击曲面-曲线分割功能，其中面为图19所示表面，曲线为草图7，投影方向为Z轴正向，分割后方便后续着色处理。随后在XY平面插入草图8，绘制图20所示形状，通过加运算拉伸草图8，最后进行倒圆角处理，最终效果见图21。

9、 底座的三维CAD设计到此完成，下一期教程将分享电饼铛盖子的三维CAD设计，敬请期待。
