如何用三维CAD中望3D全参数化提升轴承设计效率

轴承行业里轴承类型众多，可当下大部分轴承生产企业仍处于二维设计阶段，这既影响设计效率又易出错，而中望3D全参数化能更轻松高效地解决这些问题。

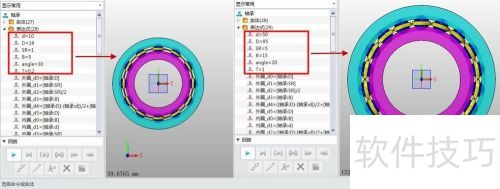

1、 将客户常需修改的参数有效整理，归纳出决定轴承模型的全部变量参数。规划变量参数时，建议多设置一些，如此后续修改模型的自由度更大。理论上可把所有参数设为变量，但通常不必。变量名称也能设为中文，所示。

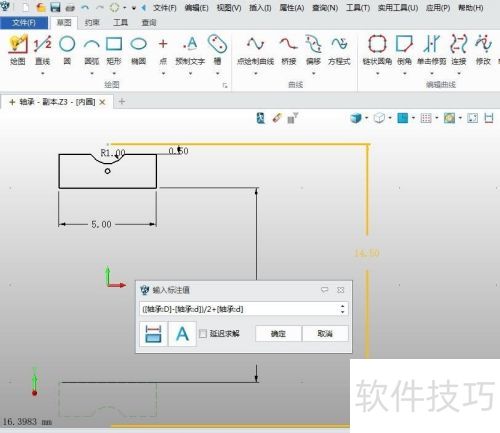

2、 绘图时，有些数值不是变量，设计师得用表达式简单运算来得出数值，情况所示。

3、 在此案例里，大小、位置尺寸皆按上图的方式用变量计算。并且在阵列时，同样能借助变量参数轻松快速控制，所示。

4、 在中望3D里，只要变量设置无误、参数运算正确，创建的轴承模型就能快速修改变更，。
