三维CAD中望3D 2014 SP如何让清角加工更精准

在许多产品的CAM加工过程中，尤其是涉及模具时，经常会遇到一些小圆角的设计。然而，在精加工阶段，直接使用小刀具对整个表面进行加工不仅效率低下，而且由于小刀具的进给率较低，可能会导致生产周期延长。因此，通常的做法是先用较大尺寸的刀具完成整个表面的精加工，然后再通过专门的清角刀路，利用小刀具清理那些难以触及的小圆角区域。

1、 如何高效地完成清角加工，成为了工程师在三维CAD设计软件中进行CAM编程时需要重点关注的问题。而最新推出的中望3D 2014 SP版，在其CAM功能中新增了清角工序，支持尖角和圆角的清角加工。这一功能可以显著提升工程师的工作效率，帮助他们更便捷地完成工序规划和程序编辑，从而大幅减少后续的调整工作量。

2、 此外，该版本还引入了组合加工策略。通过快速分析转角的圆弧特征并生成相应的刀路，这种策略能够均匀分布切削负荷，有效避免过切现象的发生，从而获得更优质的表面加工效果，并实现更高精度的产品加工。

3、 接下来，我们将详细讲解如何在中望3D中实现清角工序的制作与程序编程。首先，我们需要测量圆角的具体尺寸。经过测量，我们发现圆角大小为3毫米。因此，在加工整个曲面时，我们可以选择使用D10R5的刀具。随后，将根据圆角的实际尺寸制定合适的清角方案，确保加工过程既高效又精确。

4、 首先，迅速添加清角切削工序。

5、 在工序特征里添加零件，操作快捷又方便。

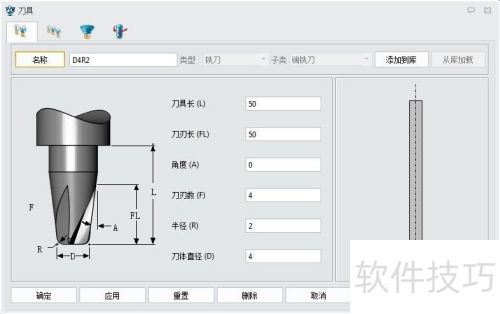

6、 圆角为R3，我们选用R2刀具加工清角位置。

7、 双击参数选项以完成设置。

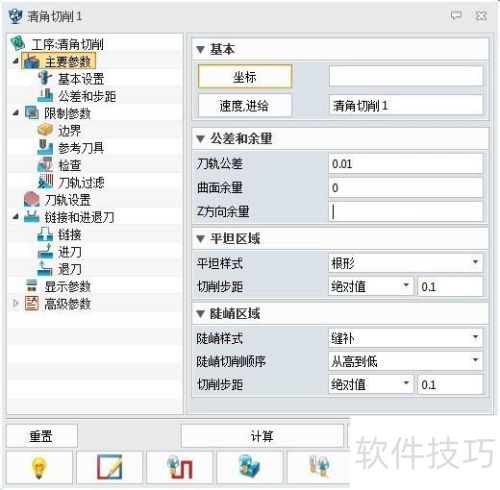

8、 在主要参数中，设定加工余量、平坦与陡峭区域的加工方法，以及两区域的切削步距。圆角加工时，宜采用陡峭区域等高加工、平坦区域平行铣削的方式，如此方可实现最优的表面光洁度。

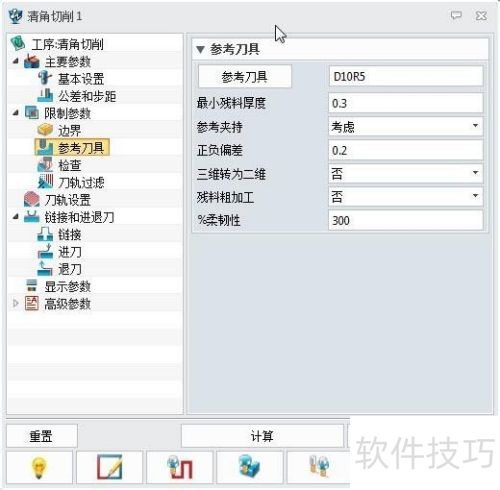

9、 在参考刀具中，可轻松设定参考刀具的尺寸大小。

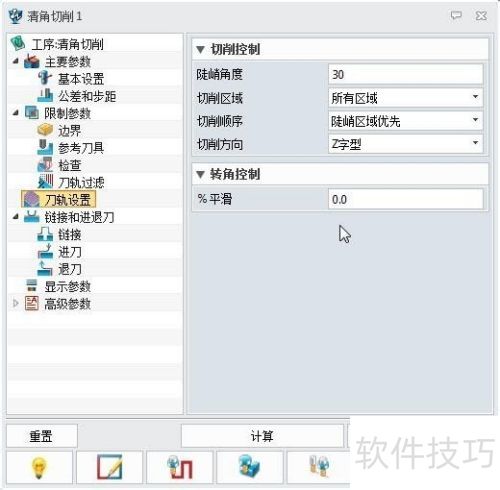

10、 在陡峭角度中设定分界角，划分陡峭与平坦区域，并优先选择平坦或陡峭区域。

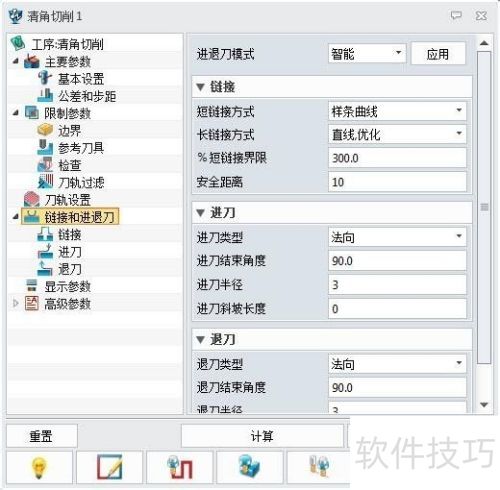

11、 设定进退刀路径与连接方式。

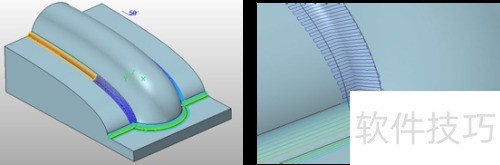

12、 最后点击计算，即可生成完整清角刀路，编程操作简便快捷。
