三维CAD/CAM中望3D如何应用在数控曲线磨床上

数控曲线磨床在液压马达定子以及其他高精密机械的齿轮、轴承、凸轮的磨削加工中应用广泛，其对精准度的要求极高。在数控曲线磨床的CAM编程方面，以往要么采用国外软件，要么进行手工编程。手工编程不仅效率低，还容易出错；国外软件，不但价格高，操作复杂，而且不易上手。为了让工程师能够更高效地开展CAD/CAM设计加工工作，性价比高的三维CAD/CAM一体化软件——中望3D 2014SP新版即将问世。中望3D内置了高效智能的CAM编程系统，相较于国外的其他三维CAD软件，它容易学习和使用，操作简单。特别是升级后的中望3D 2014SP新版，能为数控曲线磨床提供更优的解决方案。接下来就以液压马达定子（图1）内壁为例，讲讲中望3D CAM在数控曲线磨床上的高效应用。

1、 首先在中望3D里打开液压马达定子图档，迅速进入中望3D的加工方案（图2）。

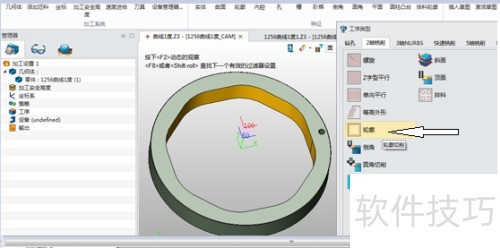

2、 接着插入工序类型，轮廓切削（图3）被选中。

3、 添加加工特征，轮廓（图4）为所选。

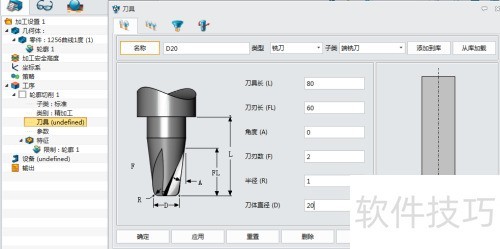

4、 在刀具类型里，输入数控曲线磨床砂轮直径（5），还能将常用砂轮直径录入库中以便后续调用，可大幅提升设计师工作效率。

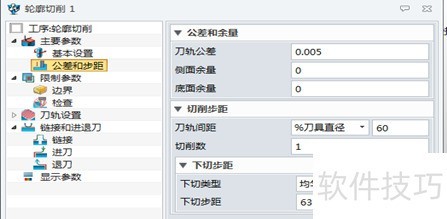

5、 轮廓切削主要参数的设置见图6，刀轨公差设为0.005。侧面余量数值一般依加工需求精度确定，还有切削数（加工几次）、下切步距等，操作简便。

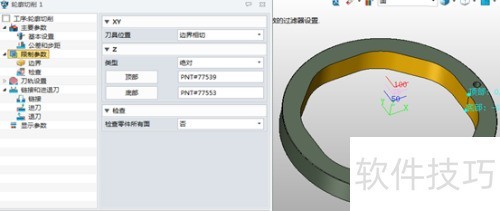

6、 设置轮廓切削限制参数（图7），刀具切边界，确定加工Z值与检查面。

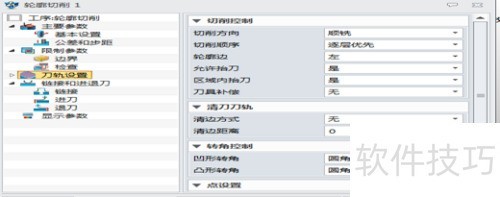

7、 设置轮廓切削刀轨参数（图8），顺铣，逐层优先切削，轮廓边为左边，清边方式无，凸、凹形转角为圆角。

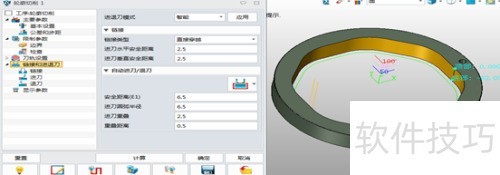

8、 设置轮廓切削的连接、进退刀参数（9所示），将进退刀模式设为智能，采用圆弧进退刀方式，进刀重叠2.5毫米，重叠距离0.5毫米，全部参数设定好后就能计算刀轨，灵活又方便。

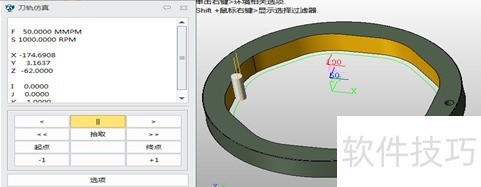

9、 进行刀轨仿真，查看加工效果（图10），提升后期CAM加工的精度。

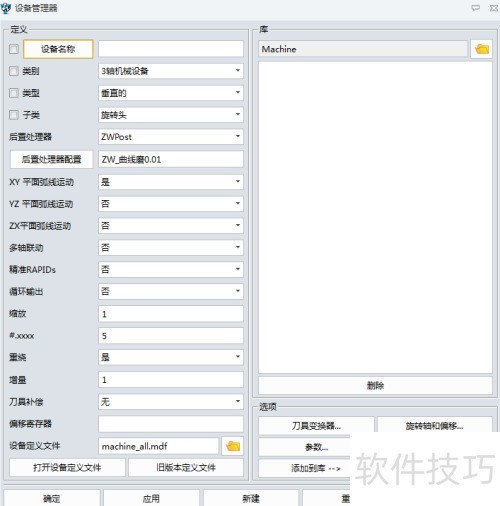

10、 在设备管理器里，可轻松选定专用数控曲线磨床来做后处理（11），确保工程师工作质量。

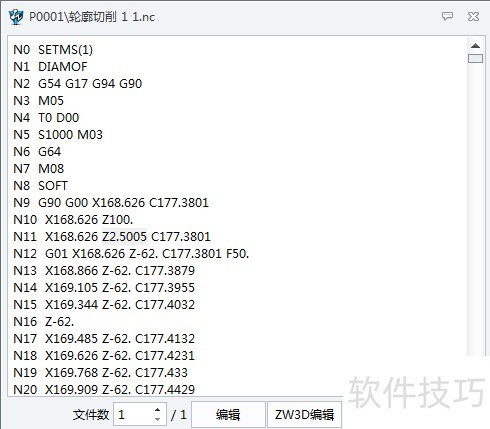

11、 快速输出NC程序（图12），既节省工程师时间又提高工作准确性。
