CAD教程之用中望3D绘制连接件教程

?

1、 单击按钮，以三维cad新建一个零件文件。

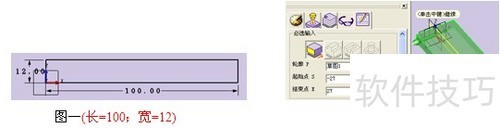

2、 在cad绘图区域点击鼠标右键，接着选择插入草图，此时会弹出属性管理器，选定YZ平面后确定，便可进入草图绘制，绘制的草图一。按按钮退出草图后，点击按钮，弹出属性管理器，轮廓P选取刚画好的草图1，起始点S设为-27，结束点E设为27，二，点击确认完成拉伸命令。

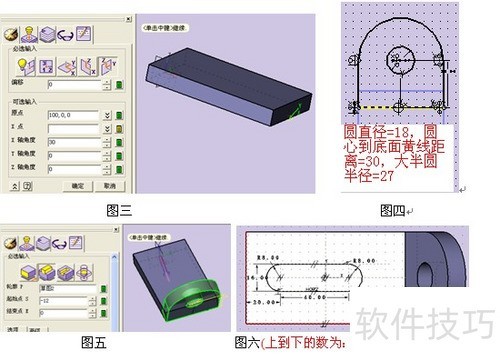

3、 3、在cad绘图区域点击鼠标右键，然后选择插入基准面，此时会出现属性管理器。利用YZ平面创建一个基准面，设置可参照图三。创建完毕后，进行插入草图操作（方法与第2步相同），选择刚刚创建好的基准面并确定，就进入草图绘制状态，绘制出四所示的草图后点击退出草图。接着点击按钮，出现属性管理器，这里先选择加运算，再在轮廓P中选择刚绘制好的草图2，起始点S设为-12，结束点E设为0，五所示，点击确认来结束拉伸命令。

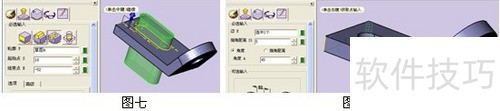

4、 4、在cad绘图区域单击鼠标右键，接着选择插入草图，属性管理器就会出现。选择位于第一步拉伸的特征的顶面上，然后点击确定，进入草图绘制环节，绘制的草图六所示。之后点击按钮退出草图。再单击按钮，属性管理器随之出现，这里要注意必须选择减运算，轮廓P要选择刚绘制好的草图3，起始点S和结束点E在设置时，只要超出第一步所做特征的顶面和底部就行，七所示，单击确认以结束拉伸命令。

5、 5、点击工具栏中的按钮，属性管理器会出现。选取需要进行的两条边，按照图八的设置操作后，点击确认来结束命令，这样得到的图九 连接件就是我们所需的。

6、 图九中的连接件。
