Proe建模旋转楼梯的详细操作内容

今天给大家分享的是如何用Proe软件建立旋转楼梯模型的具体步骤。这个教程非常简单易懂，适合想要学习这门技能的人士参考。 以下是详细的步骤： 1. 打开Proe软件，新建一个空白项目。 2. 在工具栏中选择“草图”选项卡，然后点击“绘制草图”按钮开始创建基础形状。 3. 使用直线、圆弧等基本图形工具在画布上绘制出楼梯的基本轮廓，并确保所有线条都与基准面平行或垂直。 4. 保存并退出草图模式，返回到主界面。 5. 在菜单栏中选择“特征”选项卡，然后依次点击“拉伸”、“旋转”和“扫描”命令来逐步构建整个楼梯模型。 6. 根据实际需求调整各个特征参数，如长度、宽度、高度等。 7. 在渲染视窗中预览效果，确认无误后即可完成建模过程。 希望以上教程能够帮助大家快速掌握Proe建模旋转楼梯的方法。如果有任何疑问或者遇到困难，请随时留言提问，我们会尽快回复解答。祝大家学习愉快！

1、新建一个零件。

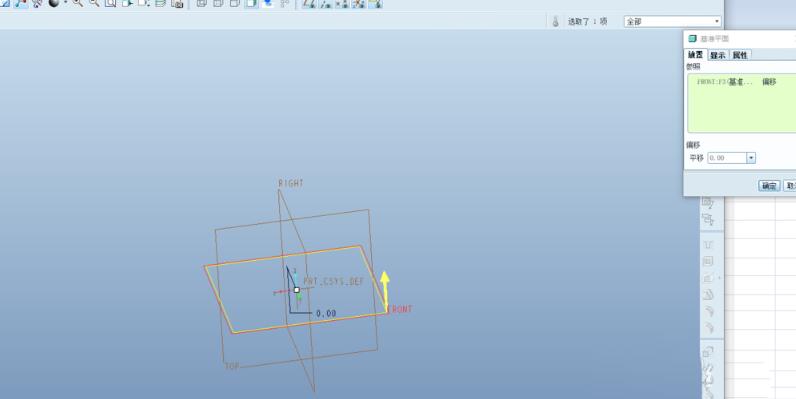

2、点击基准平面工具，选择FRONT平面作为参照平面，创建DTM1平面，

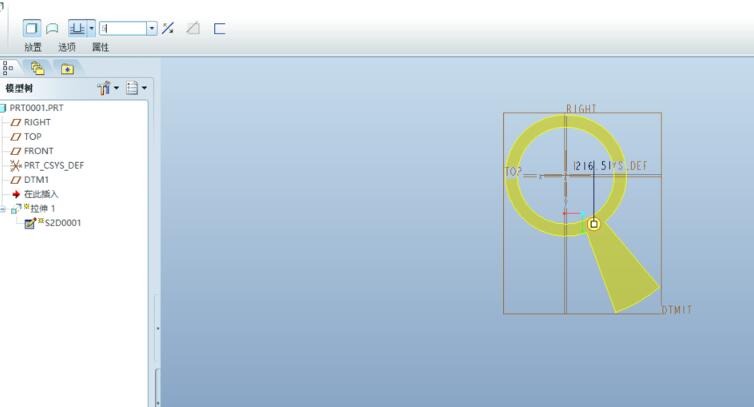

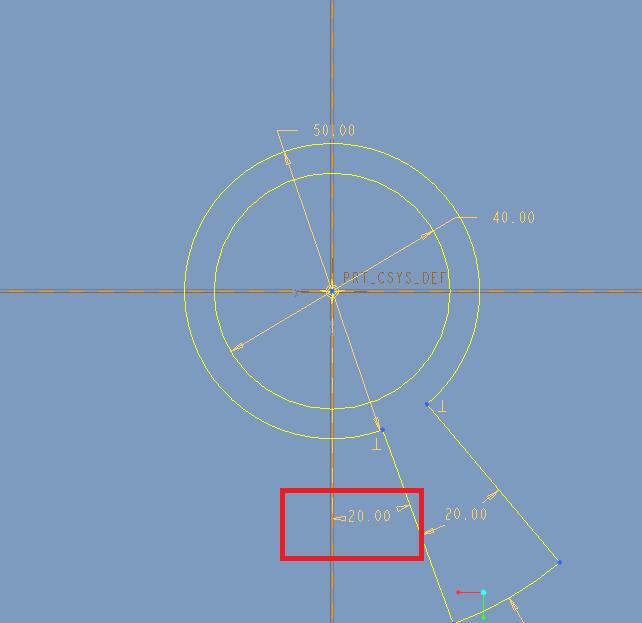

3、在DTM1平面绘制如下截面。注意下图红色方框中的尺寸为下面阵列的驱动尺寸。

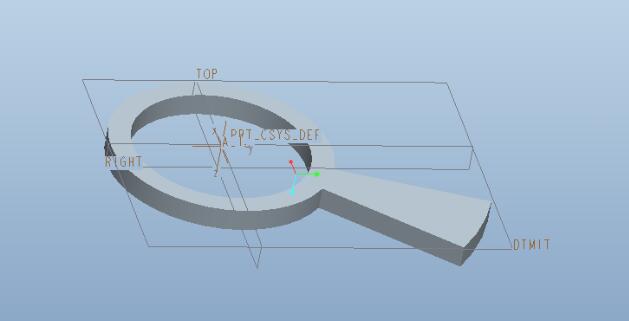

4、拉伸长度为5。

5、完成。

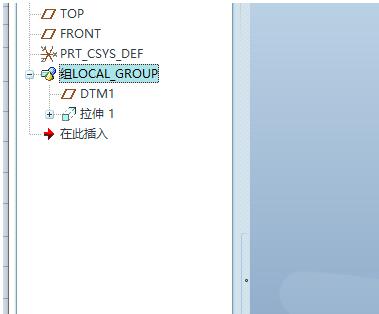

6、选择拉伸特征和DTM1鼠标右击选择【组】，这样就能将这两个特征放到同一个图层中，便于我们选择二者所包含的尺寸。

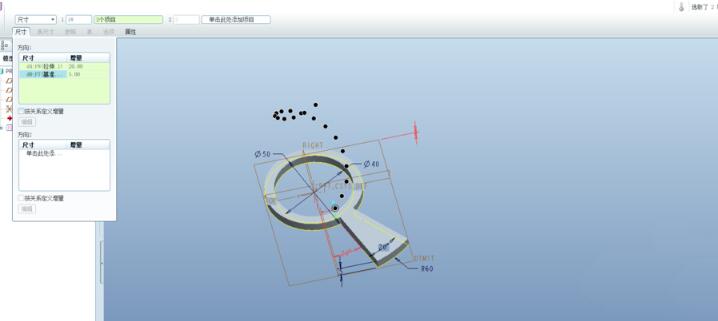

7、选择【组LOCAL_GROUP】，鼠标右击选择【阵列】，阵列类型为【尺寸】，在方向1内，按住CTRL键，选择第3步红色方框中的尺寸和DTM1的偏移尺寸设置好数量和增量尺寸。

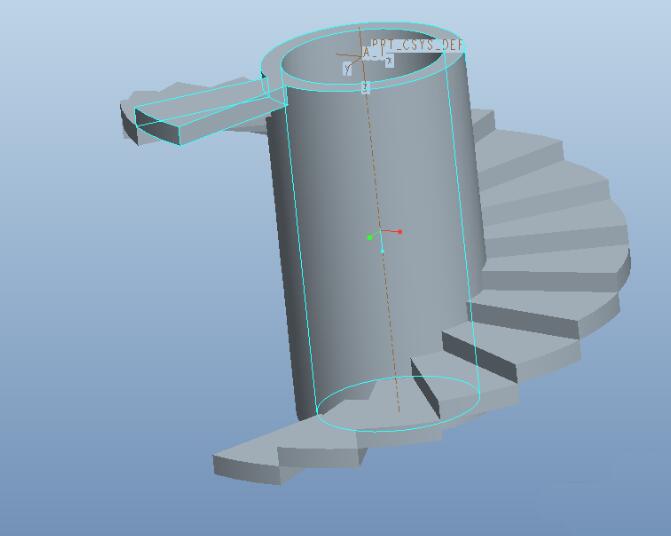

8、完成。

快来学习学习吧，一定会帮到大家的。
