Proe方向阵列创建环扣环模型的操作步骤

本文将介绍如何在Proe中创建环扣环模型的方向阵列操作步骤，适合对此感兴趣或需要的朋友参考，希望对您有所帮助。

1、新建一个文件。

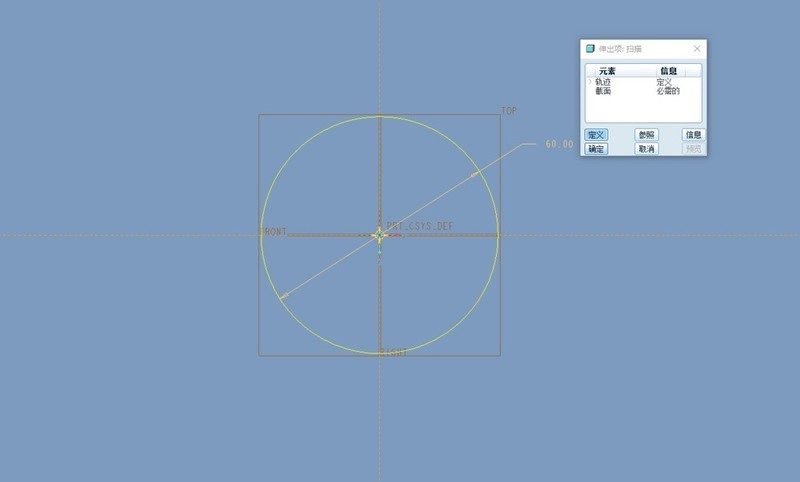

2、点击【插入】-【扫描】-【伸出项】，在TOP平面绘制如下轨迹。

3、进行如下设置。

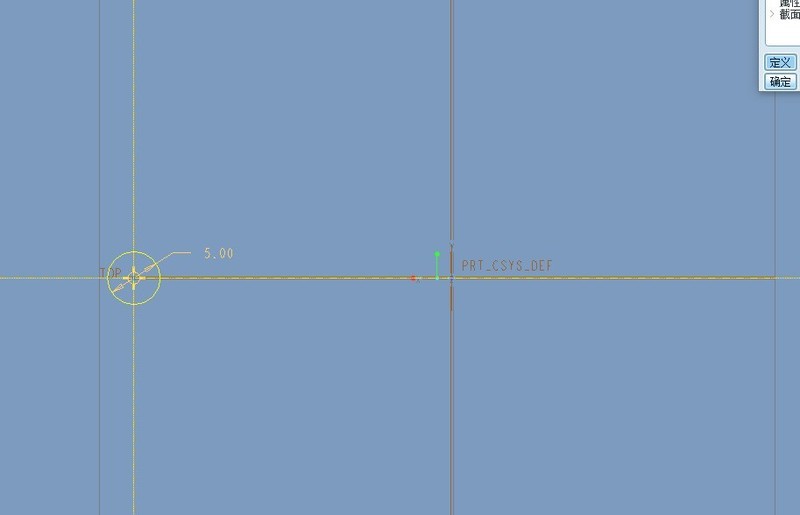

4、绘制如下截面。

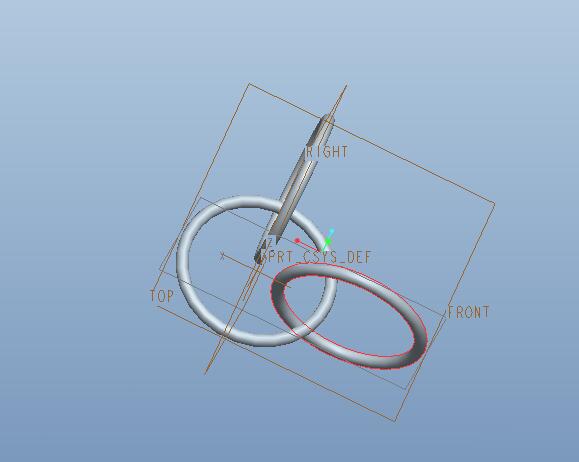

5、在余下的两个基准平面创建步骤2一样的特征(可偏移中心点10mm)。

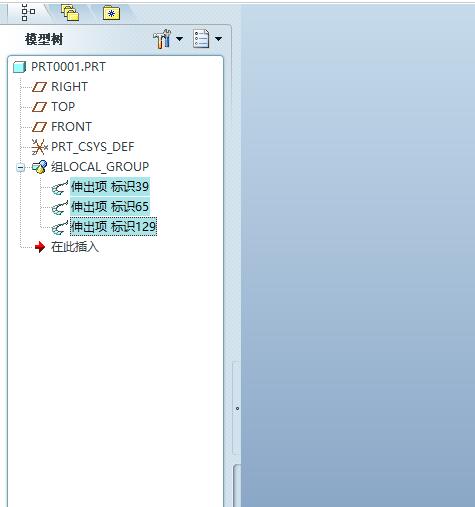

6、将三个扫描特征进行【组】。

7、在模型树选择【组】，鼠标右击选择【阵列】，阵列类型为方向。

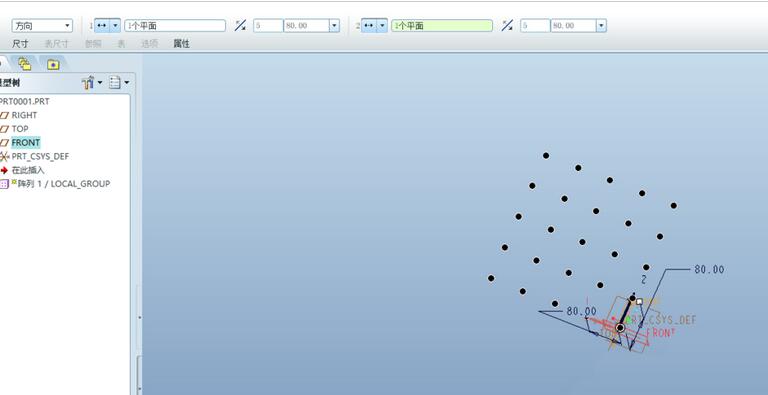

8、选择FRONT平面作为第一方向参照，RIGHT平面作为第二方向参照，数量均为5，成员之间的间距为80.

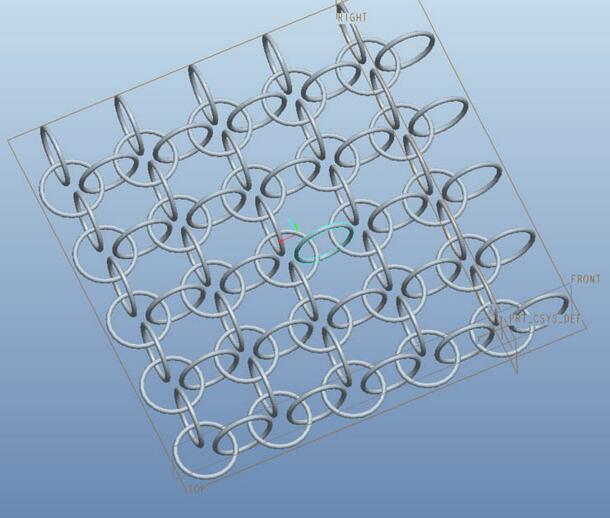

9、点击勾号完成。
