Proe零件模型抽壳图形的操作方法

以下是关于Proe零件模型抽壳图形操作的方法分享。

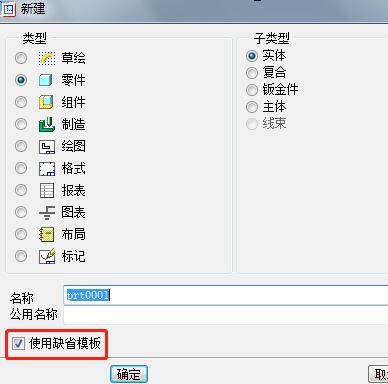

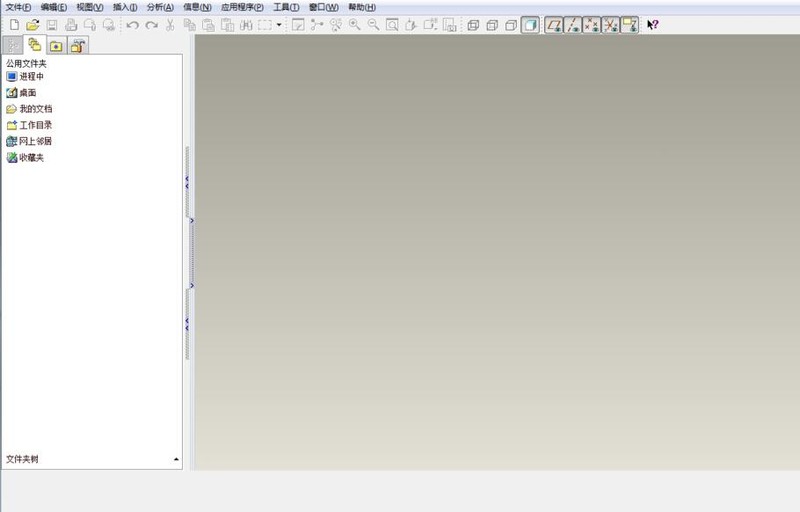

1、打开Proe，新建零件图，去掉“使用缺省模式”前面的对勾，并将单位选择为MM

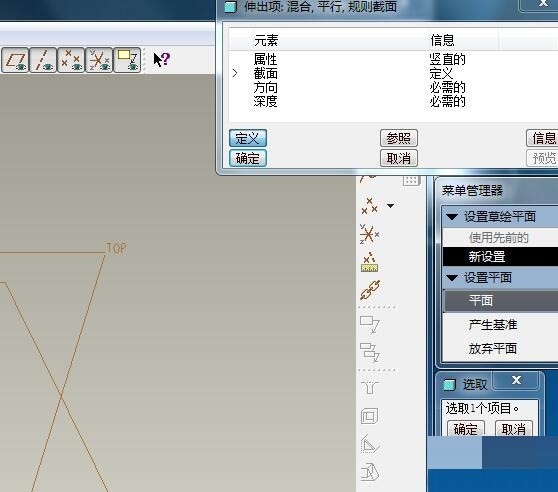

2、依次点击“插入/混合/伸出项”，绘制基础图形

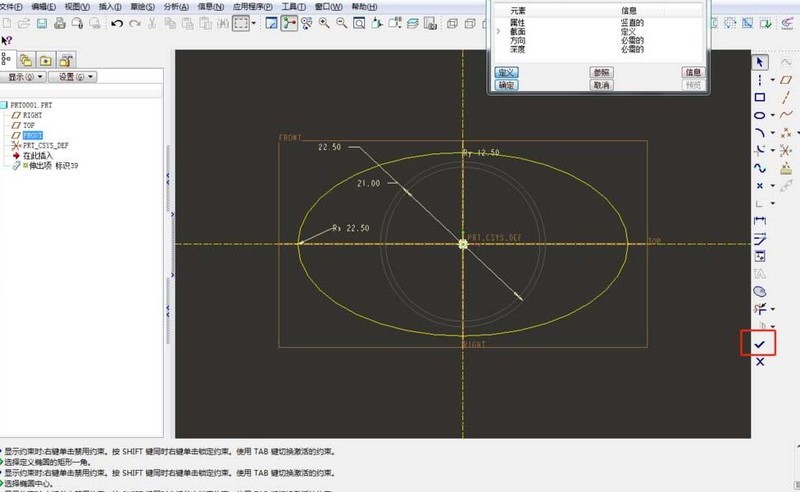

3、选择绘图平面，及绘图方向

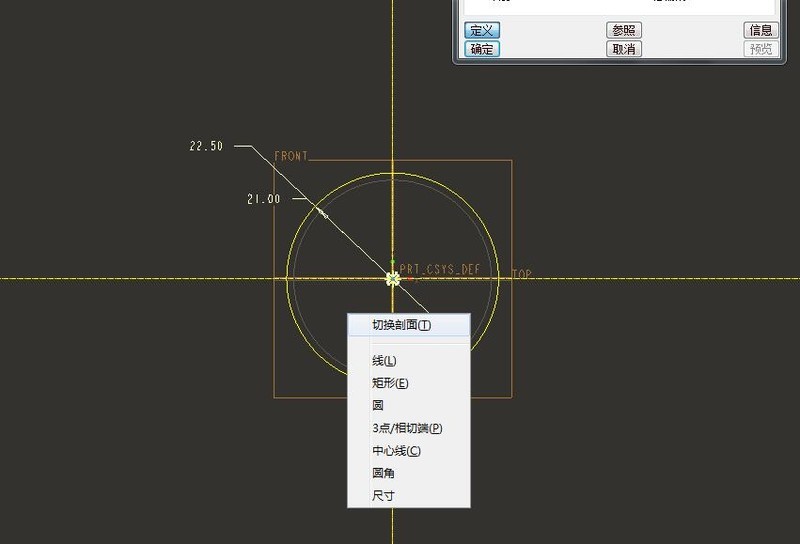

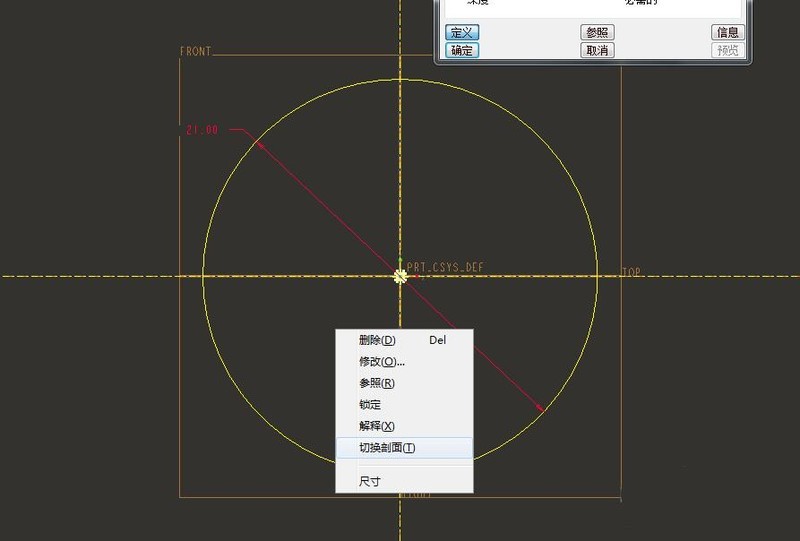

4、绘制截面，完成一个截面时，点击鼠标右键，选择“切换剖面”，并绘制其他截面图形

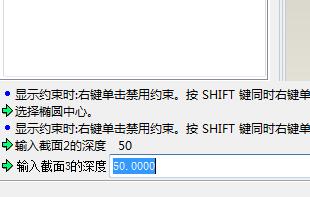

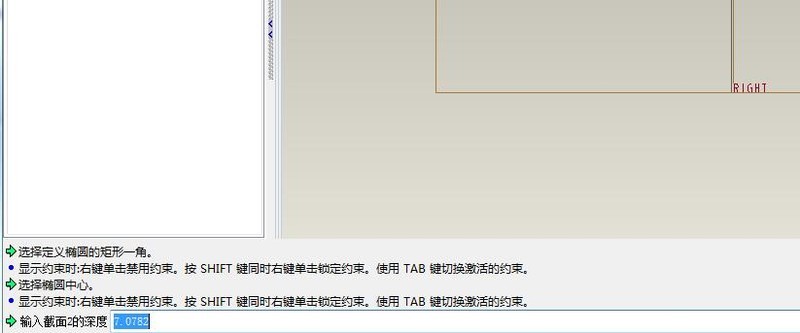

5、点击右侧对勾，并输入截面深度

6、得到绘制的基础图形

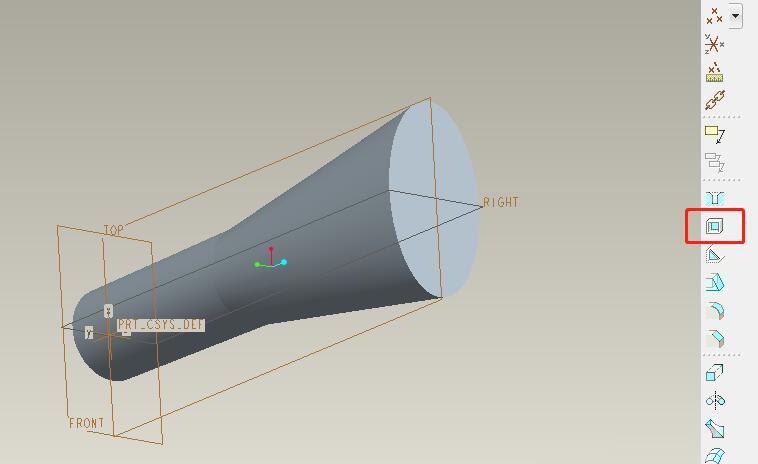

7、点击右侧的抽壳命令，输入壳的厚度，及需要抽壳的面，完成抽壳动作

以上这里为各位分享了Proe零件模型抽壳图形的具体步骤。有需要的朋友赶快来看看本篇文章吧。
