Proe建模六边形镂空物体的详细教程

以下是关于如何在Proe中建立六边形镂空物体的详细介绍：

1、新建文件。

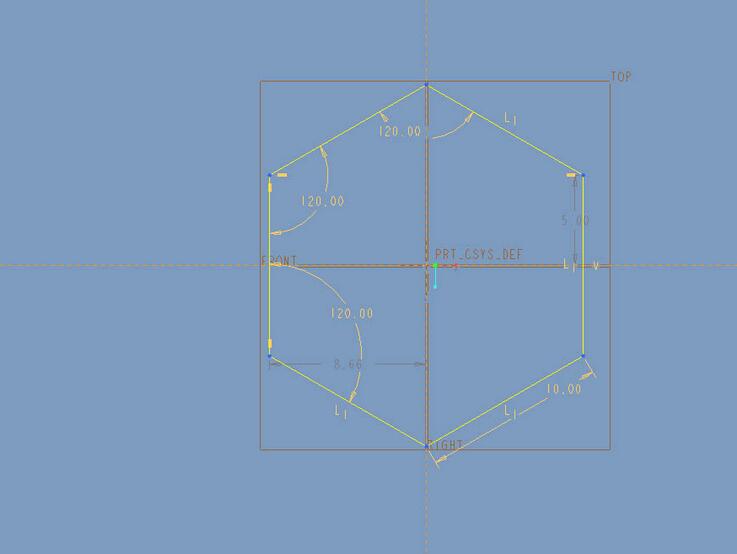

2、点击拉伸，在top平面绘制如下的草绘。

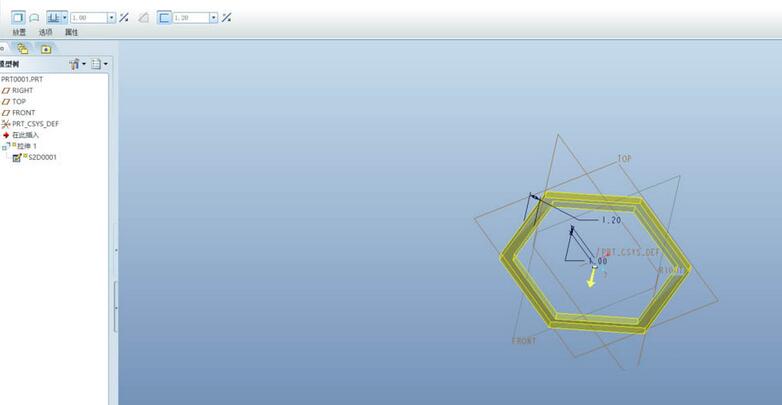

3、拉伸厚度为1，点击加厚，厚度设置为1.2。

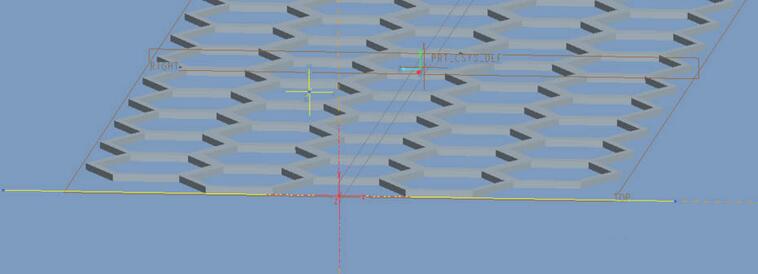

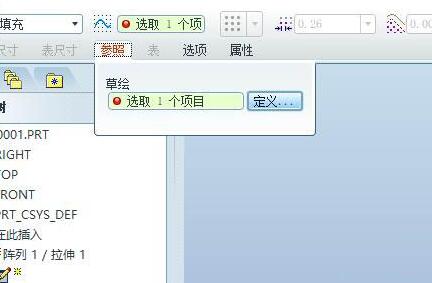

4、选择拉伸特征，鼠标右击选择【阵列】，类型为【填充】，点击【参照】–【定义】，选择top平面绘制如下的草绘作为填充的范围。

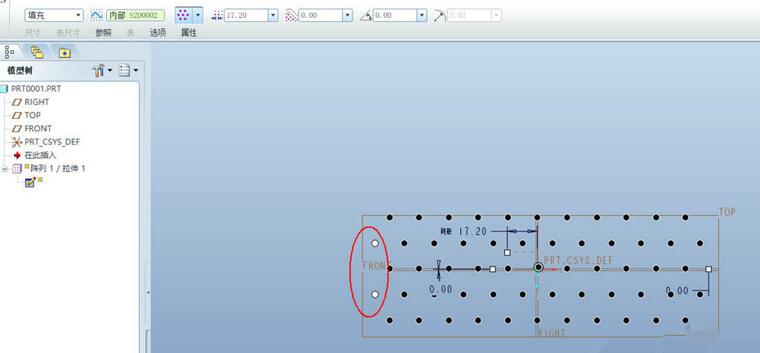

5、按照下图进行设置。注意：一定要取消勾选左侧的两个点。

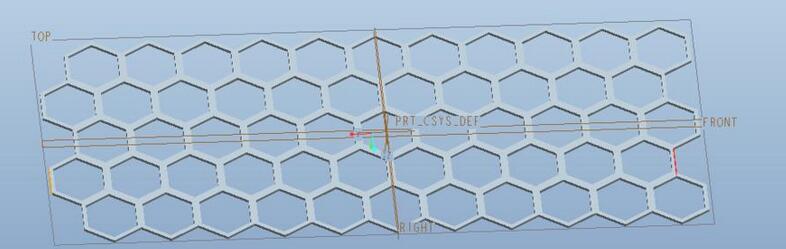

6、完成。

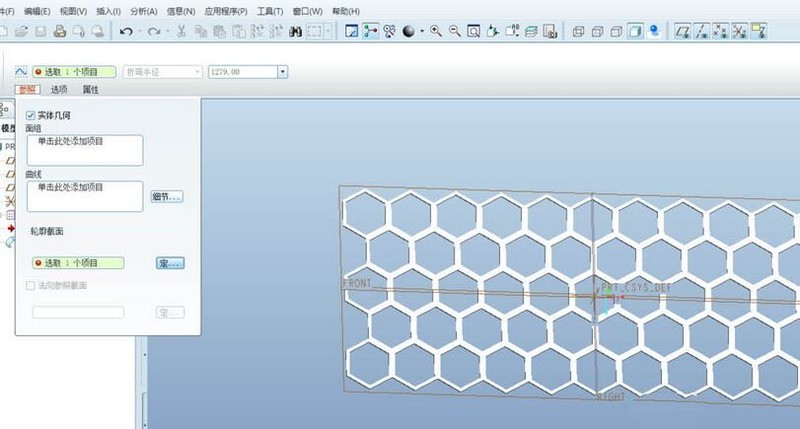

7、点击【插入】–【高级】–【环形折弯】，在弹出的控制面板中点击【参照】，勾选实体几何，点击定义，选择模型的一个端面作为草绘平面。

8、点击右侧的工具栏，添加一个“几何坐标系”。

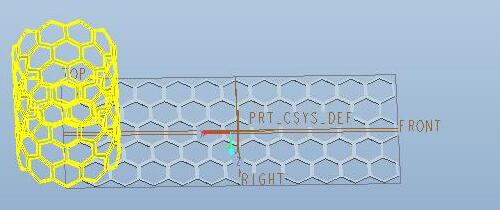

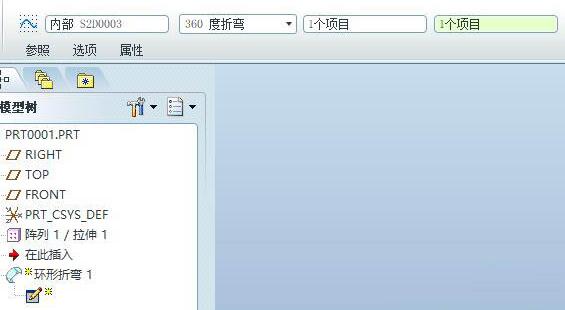

9、退出草绘后，选择【360度折弯】，选择下图的两个端面。

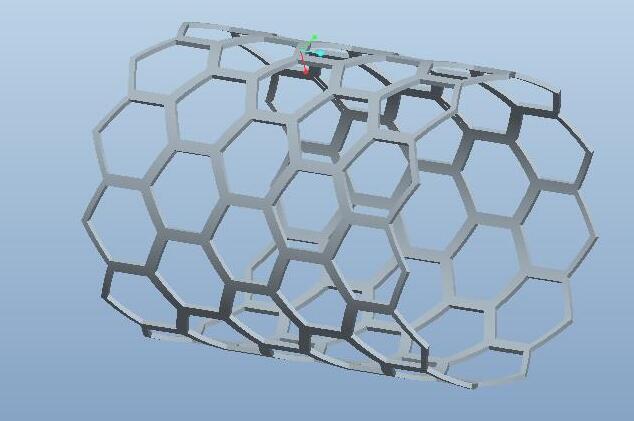

10、 完成。

上文就讲解了Proe建模六边形镂空物体的详细操作过程，希望有需要的朋友都来学习哦。
