Proe工程图创建破断视图的具体方法

今天我将分享如何在Proe中创建破断视图的详细步骤，感兴趣的朋友不要错过！

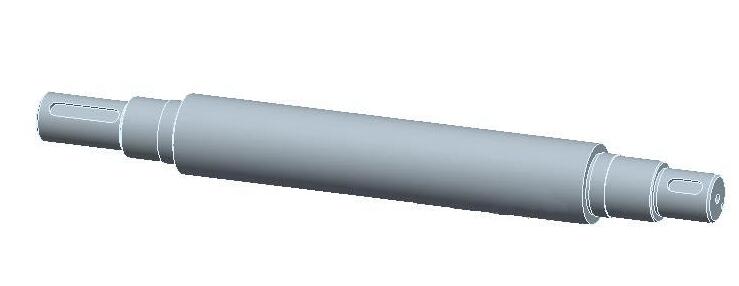

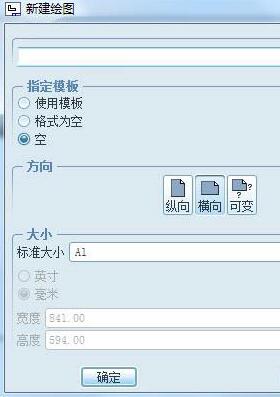

1、新建一个绘图视图，点击进去绘图环境。

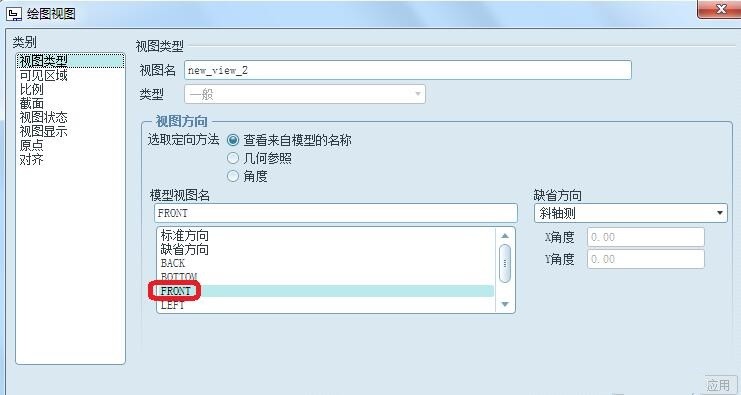

2、选择插入一般视图，然后就会弹出一个窗口，在视图类型栏中的视图方向中选择【FRONT】，并应用。

3、设置比例，将比例在比例栏中设置定制比例为1。

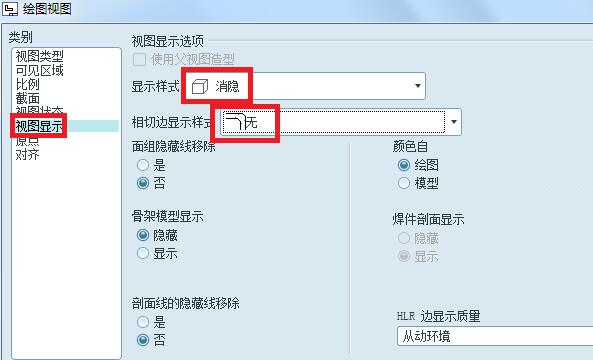

4、设置视图显示，创建破断视图，按照下面进行设置。

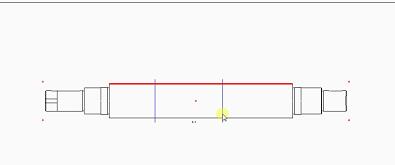

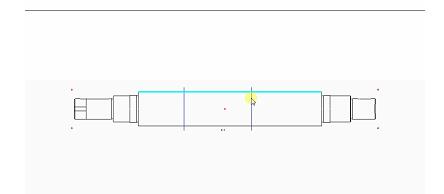

5、点击绿色的加号，在信息栏提示“草绘一条水平或垂直的破断线。”在图元上点击，不用单击草绘里面线段，以刚才选取的点作为起点绘制垂直线。在别处合适的图元位置进行点击绘制第二破断线。

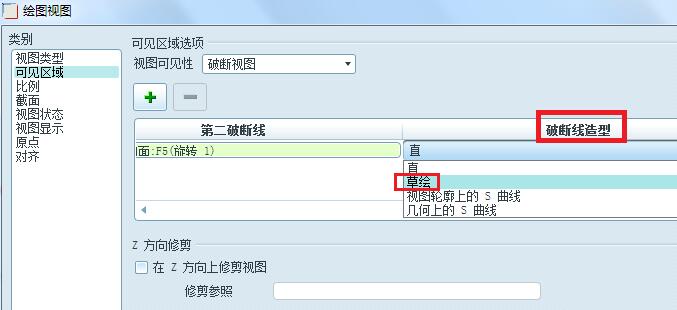

6、设置破断线造型，在破断线造型中选取【草绘】，如图所示。

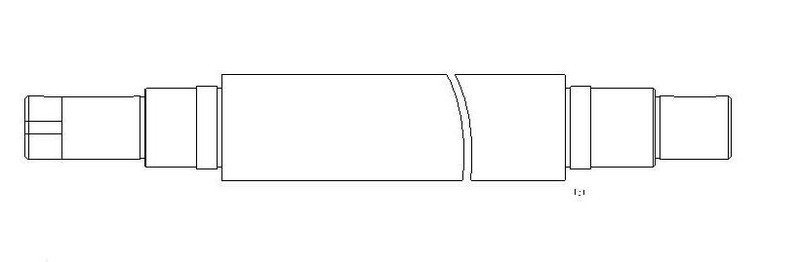

7、绘制如图所示的样条曲线，点击中键停止，绘制完成后点击确定，最后完成破断视图。

以上这里为各位分享了Proe工程图创建破断视图的具体步骤。有需要的朋友赶快来看看本篇文章吧。
