Proe使用混合命令创建圆台模型的详细操作内容

一些用户询问如何在Proe中通过混合命令建立圆柱体模型？以下是详细的步骤指南供参考。

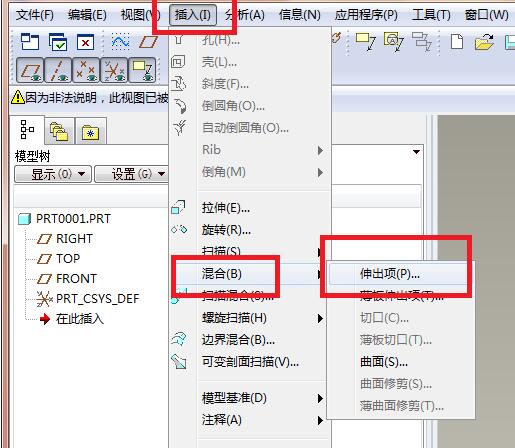

1、打开Proe，新建一个实体零件，使软件进入到三维建模状态，执行下图中的操作：【插入——混合——伸出项】。

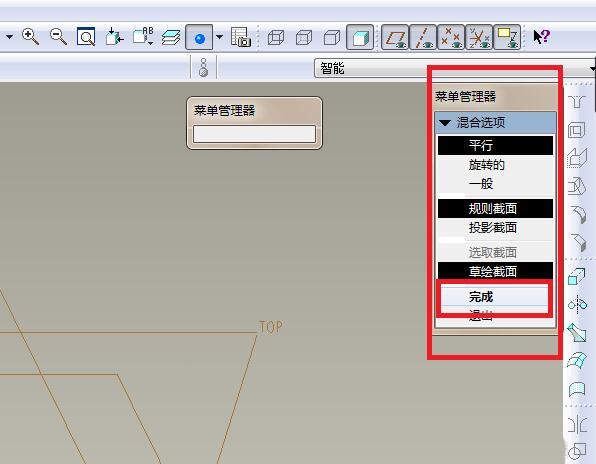

2、软件弹出一个“菜单管理器”，看了混合选项，没什么问题，就直接点击“完成”。

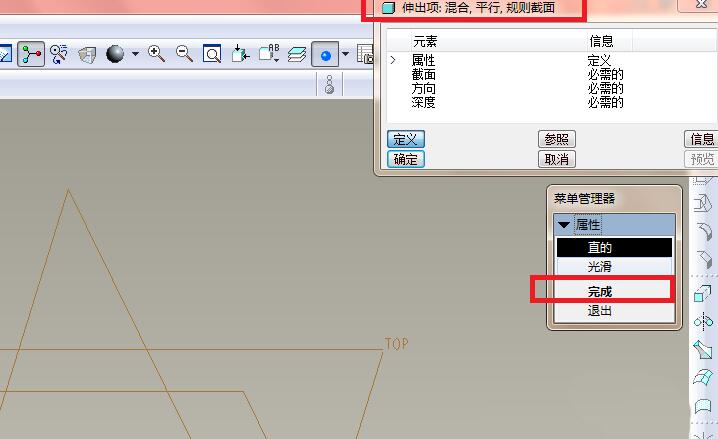

3、一个“伸出项”的对话框出现了，菜单管理器中的属性默认是“直的”，所以点击“完成”。

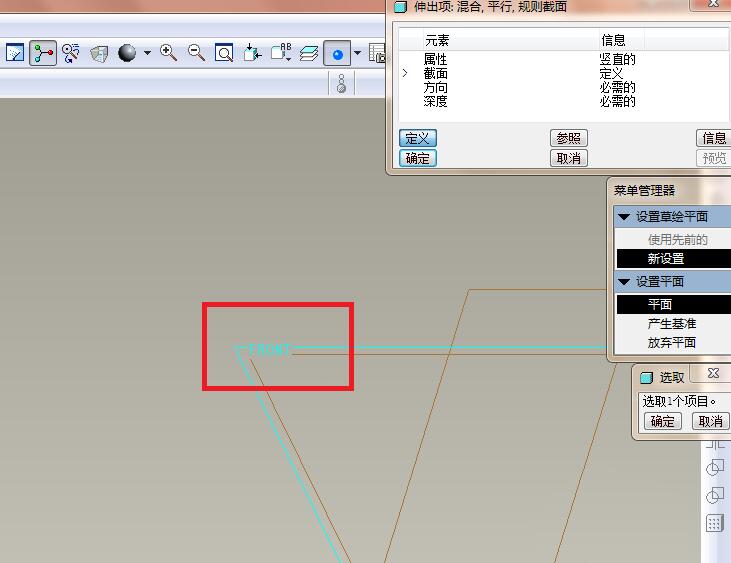

4、根据菜单管理器中的要求，选择“FRONT”基准面。

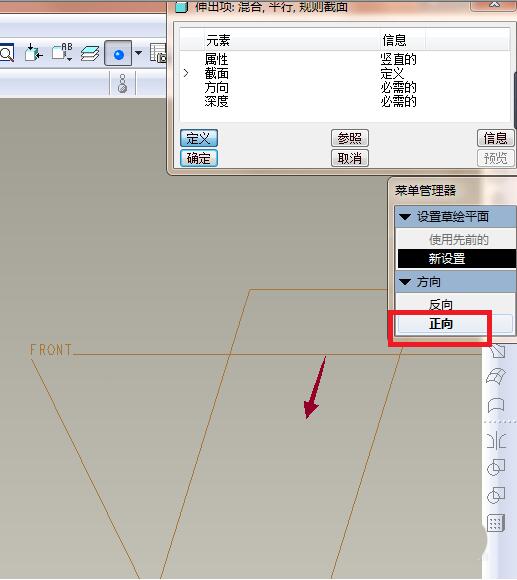

5、见菜单管理器，方向选择默认的“正向”。

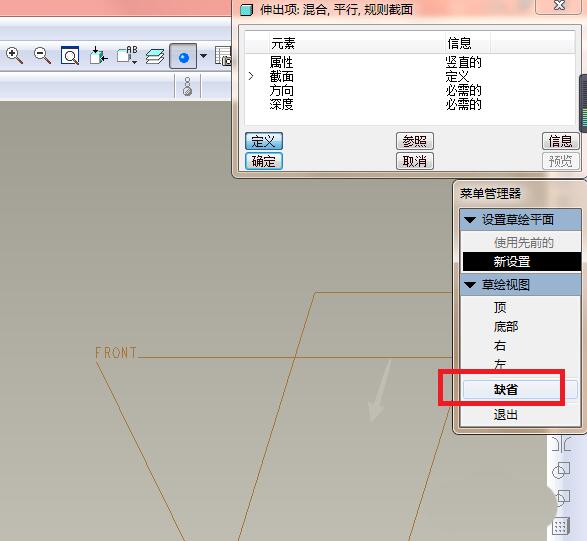

6、见菜单管理器，直接点击“缺省”。

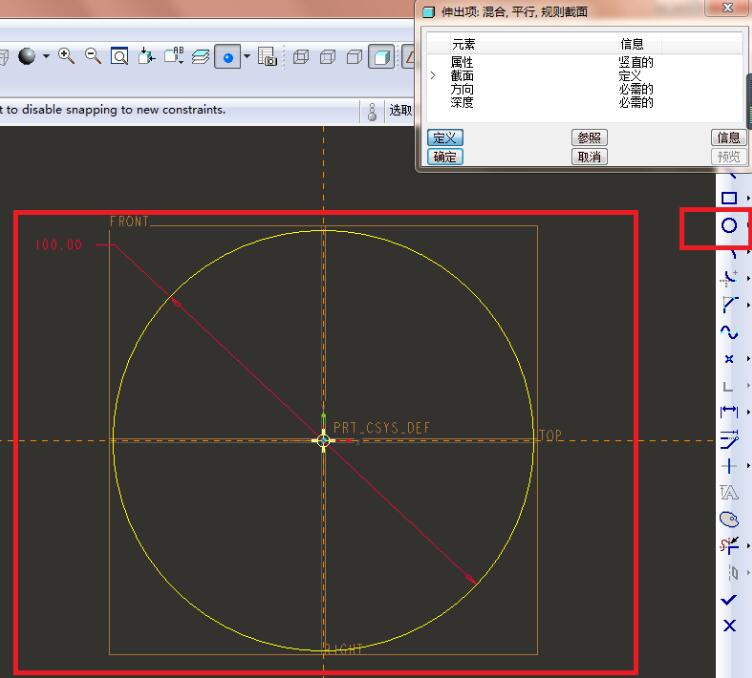

7、进入到草绘界面，点击右边工具栏中的“圆”，以坐标原点为圆心画一个直径100的圆。

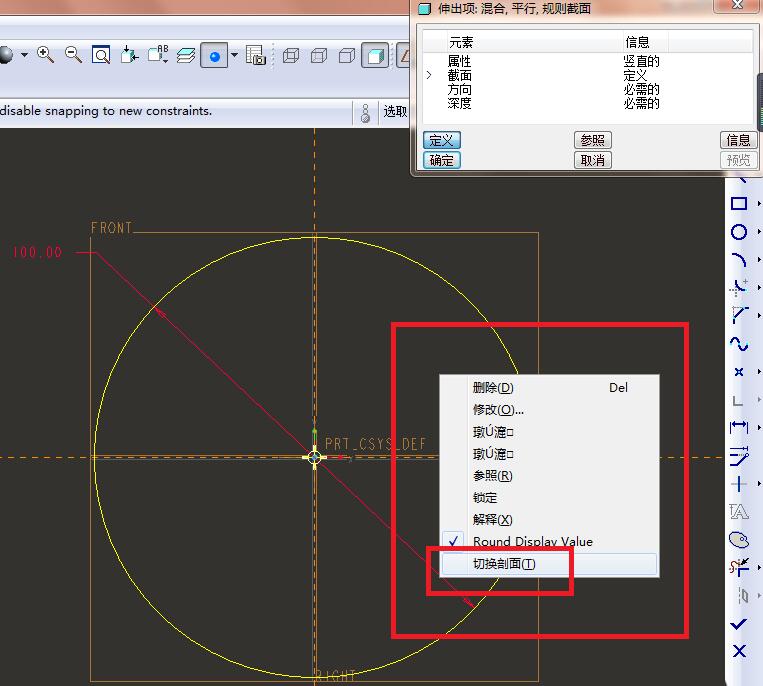

8、这里是关键，要仔细看，长按鼠标右键至弹出下拉菜单为止，在下拉菜单中点击“切换剖面”。

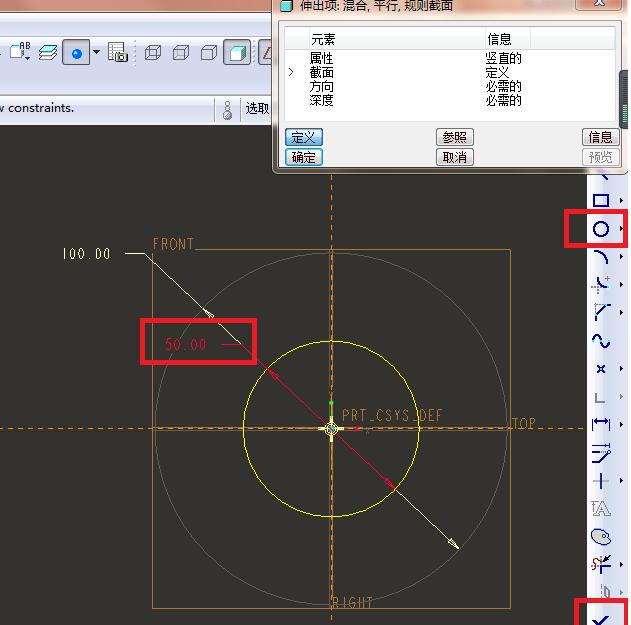

9、重复第7步，以坐标原点为圆心画一个直径50的圆，然后点击右边工具栏中的√，完成并退出草绘。

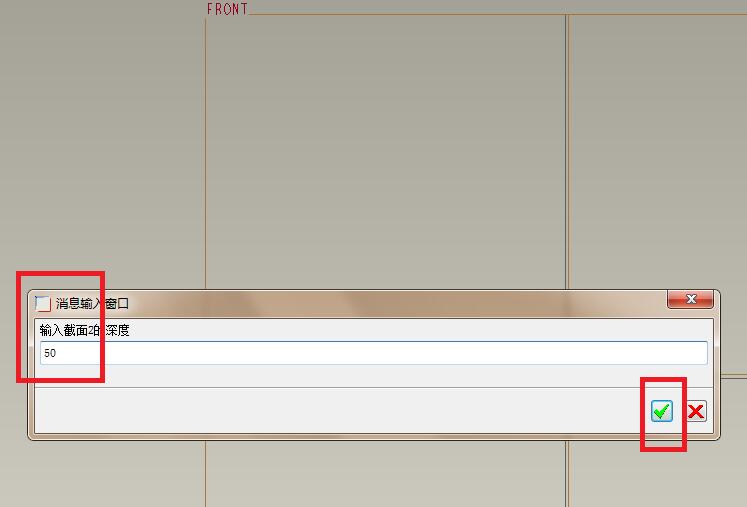

10、截面2的深度设置为50，然后点√。

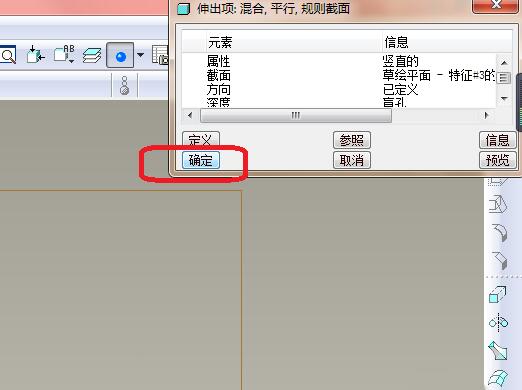

11、见“伸出项”对话框，需要的元素都已经设置完毕，可以点击“确定”。

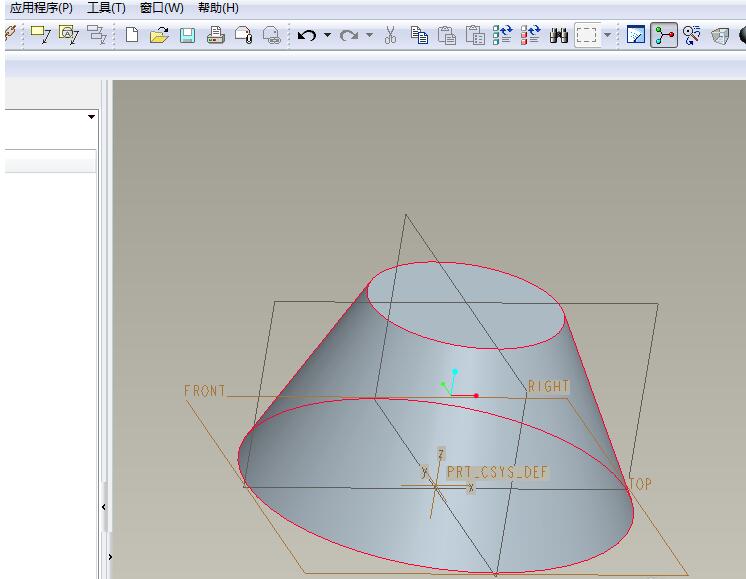

12、很突兀的就出现了一个底面直径100，顶面直径50，高度50的圆台，就这么造好了。

上面就是小编为大家带来的Proe使用混合命令创建圆台模型的详细教程，一起来学习学习吧。相信是可以帮助到一些新用户的。
