使用CAM350画出锣带

画锣带是CAM工作人员必备技能，常作为面试考核内容。掌握这项技能其实并不难，只需熟悉相关操作即可。

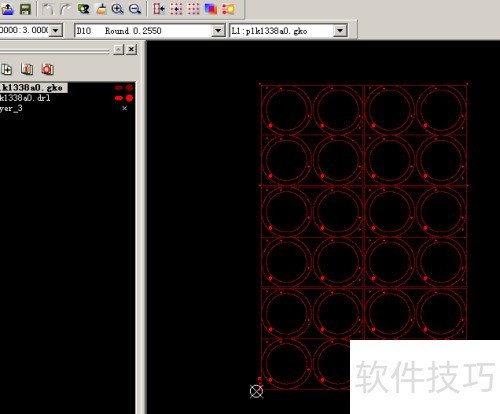

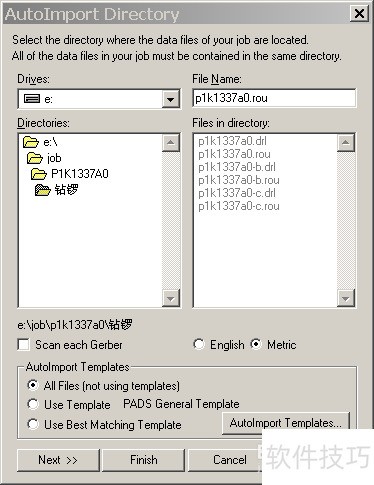

1、 打开CAM350软件，依次点击File、Import、AutoImport，进入对应目录，导入已有的外形Gerber文件和钻孔文件。

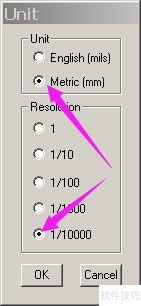

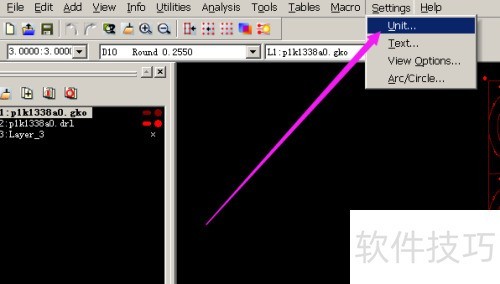

2、 调入后，将单位改为公制毫米（MM）。

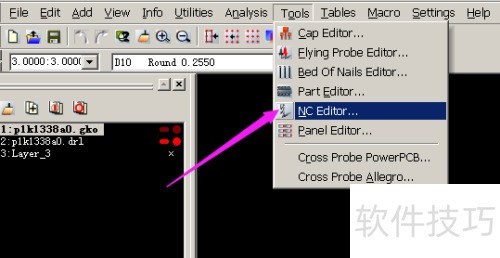

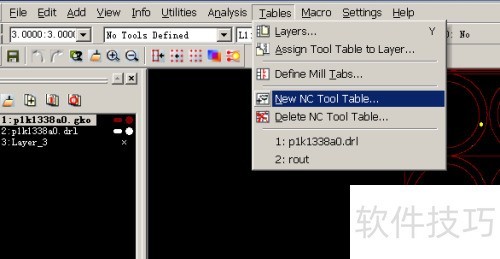

3、 把功能面板设为NC编辑模式，新建一个钻锣工具表，名称自定，但类型type需选择Either。

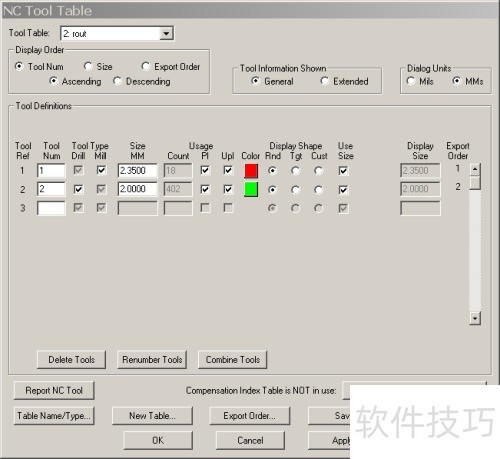

4、 在新创建的工具表中，输入后续绘制锣带所需的钻锣刀尺寸。一般而言，第一把刀用于定位孔，需选择适合且存在于钻带中的刀具。若其孔数不足以完成定位，则依次补充其他刀具。之后，继续添加用于锣带加工的刀具信息。

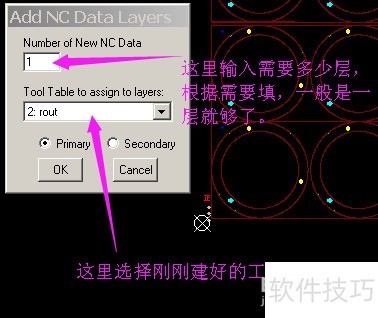

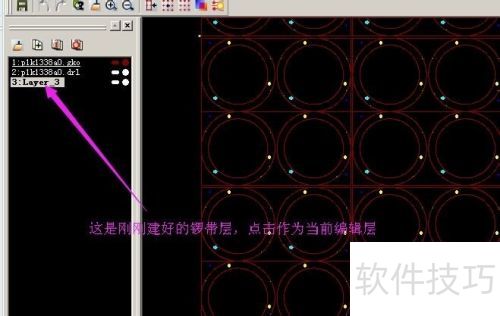

5、 创建好工具表后，接下来即可建立锣层。

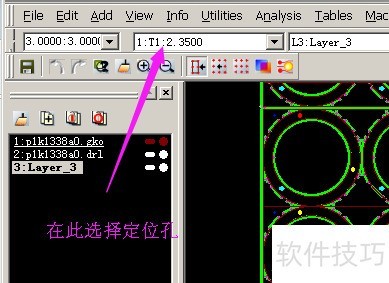

6、 增设定位孔。

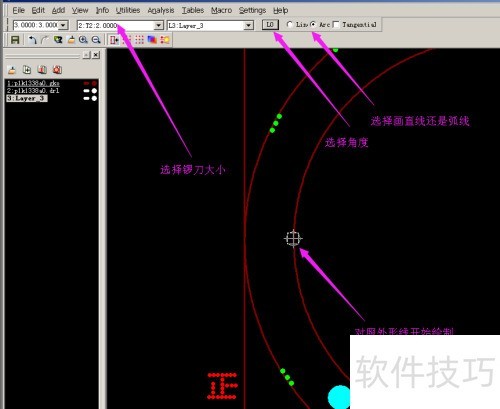

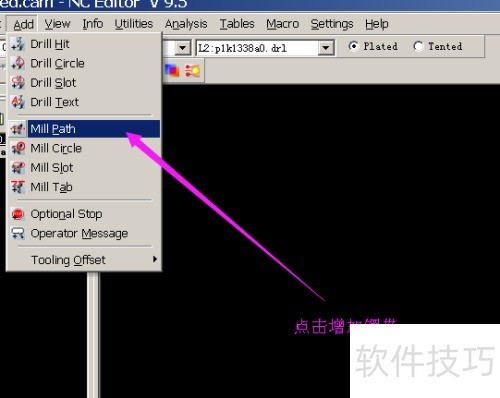

7、 开始画锣带。

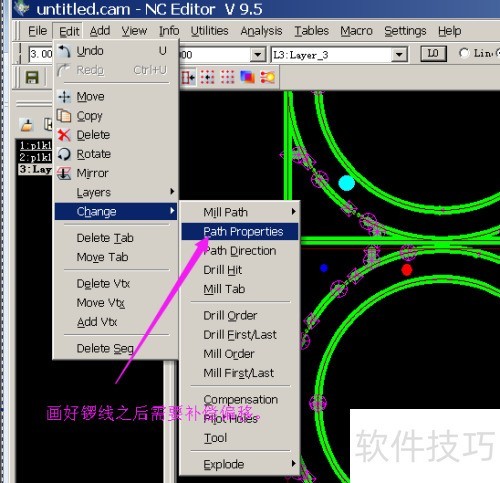

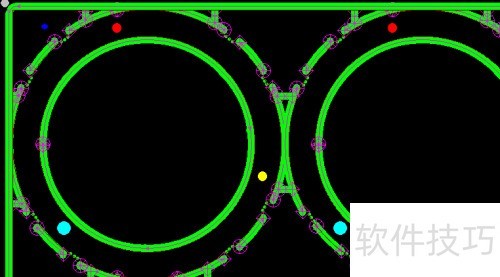

8、 用此方法绘制的锣线位于外形中心，必须偏移锣线，才能保证机器上的锣刀沿板边切割。
