Altium Designer中把已有原理图元件添加到原理图库，很多时候这种建库方式更便捷，来看看操作方法吧。

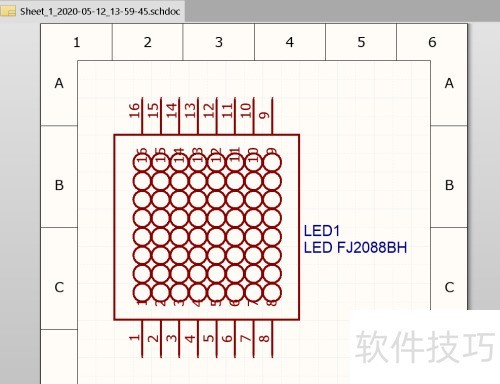

1、 打开原理图，我们以图中的这个元件为例，如下所示。
2、 在原理图编辑环境下点击菜单design，所示。

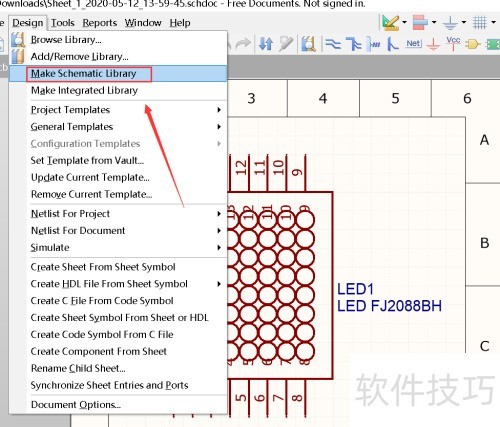

3、 点击design - make schematic libary，情况所示。

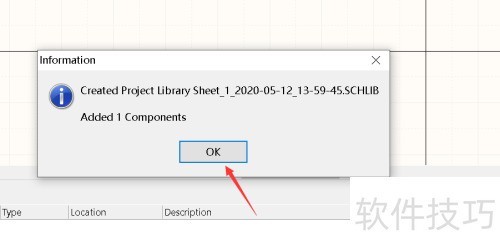

4、 提示原理图里元件转换的数量，点击OK，所示。
5、 自动跳转到原理图编辑环境，元件已在编辑框内，所示。

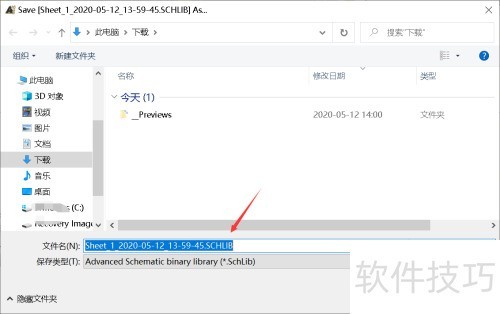

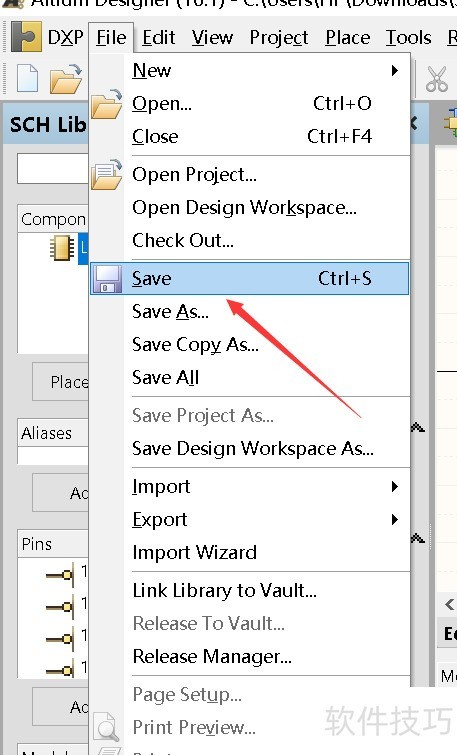

6、 点击file - save，就像下图展示的那样。
7、 新元件已制成原理图库文件，情况所示。
