PADS Layout如何添加覆铜平面
软件分类：CAD软件大小：142.95 MB时间：2023-01-04
软件介绍：PADS Layout/ Router支持完整的PCB设计流程，涵盖了从原理图网表导入，规则驱动下的交互式布局布线，DRC/DFT/DFM校验与分析，直到最后的生产文件（Gerber）、装配文件及物料清单（BOM）输出等全方位的功能需求，确保PCB工程师高效率地完成设计任务.
PADS Layout是常用的PCB设计软件，下面为大家讲解如何在PADS Layout中添加覆铜平面。
1、 首先，打开PADS Layout工程源文件，所示。

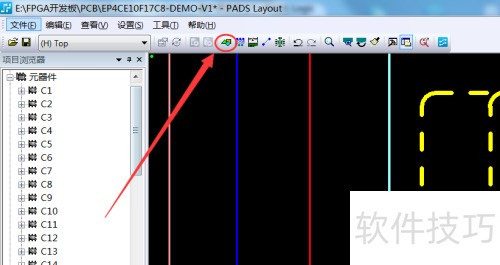

2、 第二步：点击图标，所示。
3、 第三步：点击图标，所示。

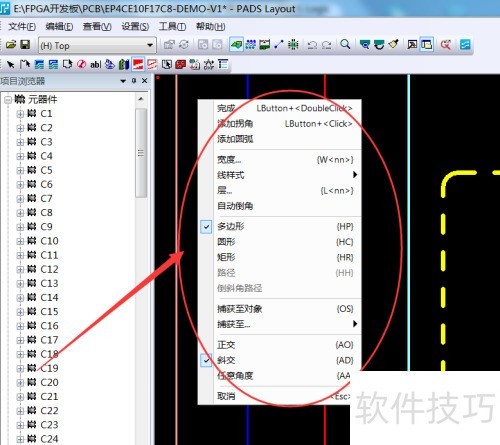

4、 第四步：在空白处点击鼠标右键，打开绘图工具选项，所示。

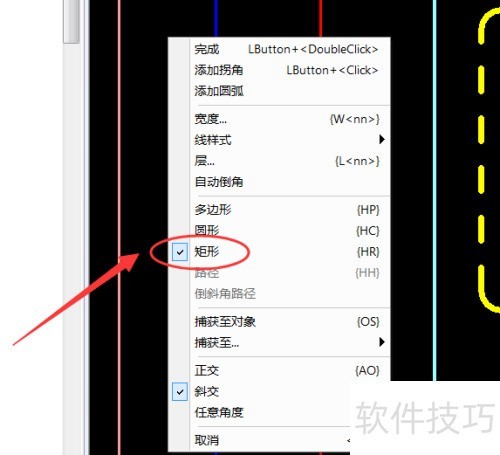

5、 第五步：在绘图选项中点击选择，所示。
6、 第六步：在需要添加覆铜平面的位置，拖动以创建完整的覆铜边框，所示。
7、 第七步：在添加绘图选项卡中选择目标和关联网络，点击，即可完成覆铜平面的添加，所示。
